Алюминий марки АД33 (1330) представляет собой деформируемый коррозионностойкий сплав системы Al-Mg-Si-Cu, который отличается повышенной прочностью, отличной коррозионной стойкостью и хорошей технологичностью. Благодаря уникальному сочетанию прочностных характеристик, пластичности и сопротивления агрессивным средам, этот сплав используется в конструкциях, эксплуатируемых во влажной атмосфере и морской воде при температурах от -70°C до +50°C. АД33 является одним из наиболее универсальных алюминиевых сплавов для специальных применений в судостроении, авиационной технике и транспортном машиностроении.

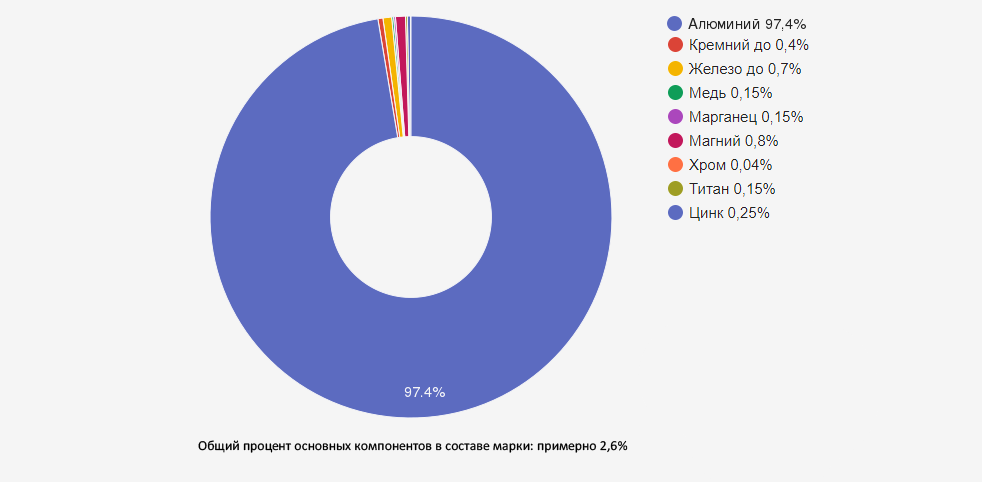

Химический состав алюминия АД33

В соответствии с ГОСТ 4784-2019, химический состав алюминиевого сплава АД33 строго регламентирован для обеспечения стабильных эксплуатационных свойств. Сплав относится к группе термически упрочняемых алюминиевых сплавов системы Al-Mg-Si с добавлением меди и хрома.

Таблица 1. Химический состав алюминия АД33 (% по массе)

Элемент	Содержание, %	Влияние на свойства
Алюминий (Al)	≥96,1 (основа)	Основа сплава, обеспечивает малый вес, высокую теплопроводность и коррозионную стойкость
Магний (Mg)	0,8-1,2	Основной легирующий элемент, образует упрочняющие фазы Mg₂Si при термообработке, повышает прочность и коррозионную стойкость
Кремний (Si)	0,4-0,8	Образует с магнием упрочняющие фазы Mg₂Si, улучшает литейные свойства и текучесть
Медь (Cu)	0,15-0,4	Повышает прочность, твердость, улучшает обрабатываемость, но в повышенных количествах может снижать коррозионную стойкость
Хром (Cr)	0,04-0,35	Повышает коррозионную стойкость, предотвращает рост зерна, улучшает структуру
Железо (Fe)	≤0,7	Примесь, образует интерметаллидные включения, снижает пластичность и вязкость
Марганец (Mn)	≤0,15	Повышает прочность, компенсирует вредное влияние железа, улучшает коррозионную стойкость
Цинк (Zn)	≤0,25	В малых количествах не оказывает существенного влияния на свойства
Титан (Ti)	0,01-0,05	Измельчает зерно, повышает механические свойства, улучшает свариваемость
Прочие примеси (каждая)	≤0,05	Суммарное влияние на свойства сплава
Сумма прочих примесей	≤0,15	Общее влияние на характеристики материала

Особенностью химического состава сплава АД33 является оптимально подобранное соотношение магния и кремния, которое обеспечивает формирование упрочняющих фаз Mg₂Si при термической обработке. Добавки меди и хрома придают сплаву повышенную прочность и коррозионную стойкость, в том числе в морской воде. Контроль содержания железа и других примесей обеспечивает стабильность свойств и минимизирует отрицательное влияние на пластичность и вязкость материала.

Маркировка и обозначение

Маркировка АД33 расшифровывается следующим образом:

• "А" - алюминий как основа сплава;
• "Д" - деформируемый сплав, предназначенный для обработки давлением;
• "33" - порядковый номер сплава в системе маркировки.

В международных системах маркировки сплаву АД33 соответствуют следующие обозначения:

• По европейскому стандарту EN 573-3: аналог EN AW-6061 (AlMg1SiCu);
• По американской классификации Aluminum Association: аналог AA6061;
• По российскому классификатору: 1330;
• По японскому стандарту JIS: A6061.

В технической документации также могут использоваться дополнительные буквенные обозначения, указывающие на состояние поставки материала:

• М - мягкое (отожженное) состояние;
• Т - закаленное и естественно состаренное;
• Т1 - закаленное и искусственно состаренное;
• Т4 - закаленное;
• Т6 - закаленное и полностью искусственно состаренное.

Физические и механические свойства алюминия АД33

Сплав АД33 обладает ценным комплексом физических и механических характеристик, определяющих его эксплуатационные свойства и области применения.

Физические свойства:

• Плотность: 2,7 г/см³
• Температура плавления: 610-655°C
• Теплопроводность: 170-190 Вт/(м·К)
• Удельная теплоемкость: 880-920 Дж/(кг·К)
• Коэффициент линейного расширения: 23,4·10⁻⁶ К⁻¹
• Удельное электрическое сопротивление: 0,032-0,038 Ом·мм²/м
• Модуль упругости: 69-71 ГПа
• Коэффициент теплопроводности: 170-190 Вт/(м·К)

Механические свойства в различных состояниях:

Таблица 2. Механические свойства алюминия АД33 в различных состояниях

Состояние	Предел прочности σв, МПа	Предел текучести σ0.2, МПа	Относительное удлинение δ, %	Твердость, HB
М (отожженное)	125-175	55-90	15-25	35-50
Т (закаленное и естественно состаренное)	175-220	110-160	12-18	60-70
Т1 (закаленное и искусственно состаренное)	240-265	210-225	10-15	75-90

Особенностью механических свойств сплава АД33 является их стабильность в широком диапазоне температур от -70°C до +50°C. При криогенных температурах прочностные характеристики даже несколько повышаются, что делает сплав ценным материалом для конструкций, эксплуатируемых в условиях Крайнего Севера и морских сооружений.

Важно отметить, что сплав АД33 обладает хорошей усталостной прочностью. Предел выносливости (на базе 10⁷ циклов) составляет 95-110 МПа для материала в состоянии Т1, что обеспечивает надежную работу деталей в условиях циклических нагрузок.

Технологические свойства и обработка

Деформируемость

Сплав АД33 относится к группе деформируемых алюминиевых сплавов и обладает хорошей пластичностью, особенно в отожженном состоянии, что позволяет получать из него различные виды полуфабрикатов методами обработки давлением.

• Прокатка – получение листов, плит и лент при температурах 380-450°C (горячая прокатка) и 20-100°C (холодная прокатка);
• Прессование (экструзия) – изготовление профилей различной конфигурации при температурах 430-480°C;
• Штамповка – получение деталей сложной формы, лучшие результаты достигаются в отожженном состоянии или сразу после закалки;
• Гибка – сплав легко поддается гибке, минимальный радиус гибки составляет 1-3 толщины материала в зависимости от состояния.

Термическая обработка

Как термически упрочняемый сплав, АД33 подвергается следующим видам термической обработки:

• Отжиг – нагрев до 340-380°C, выдержка 1-3 часа, медленное охлаждение. Применяется для снятия наклепа, повышения пластичности, подготовки к дальнейшей деформационной обработке;
• Закалка – нагрев до 525-535°C, выдержка 1-2 часа, быстрое охлаждение в воде. Формирует пересыщенный твердый раствор легирующих элементов в алюминии;
• Естественное старение – выдержка закаленного сплава при комнатной температуре в течение 4-7 суток для достижения стабильных свойств;
• Искусственное старение – нагрев закаленного сплава до 165-185°C, выдержка 8-16 часов, охлаждение на воздухе. Обеспечивает максимальное упрочнение за счет выделения дисперсных упрочняющих фаз.

Свариваемость

Одним из важных преимуществ сплава АД33 является его хорошая свариваемость различными методами:

• Аргонодуговая сварка (TIG) – основной метод, обеспечивающий высокое качество сварных соединений;
• Дуговая сварка – применяется для соединений меньшей ответственности;
• Контактная сварка – возможны как точечная, так и роликовая сварка для соединения листовых материалов;
• Фрикционная сварка перемешиванием – современный метод, обеспечивающий высокое качество соединения без расплавления материала.

Особенностью сплава АД33 является то, что прочность сварного шва составляет около 60% от прочности основного материала, но может быть повышена до 90% после термической обработки (закалка и старение). Для улучшения качества сварных соединений рекомендуется использовать присадочные материалы, близкие по составу к основному металлу, например, проволоку СвАМг6 или СвАК5.

Обрабатываемость резанием

Сплав АД33 хорошо поддается механической обработке резанием, что позволяет изготавливать из него детали сложной формы с высокой точностью размеров.

• Обрабатываемость резанием составляет 65-75% от обрабатываемости латуни ЛС63-3;
• Рекомендуемые скорости резания: при черновой обработке 300-400 м/мин, при чистовой обработке 500-800 м/мин;
• Для повышения качества обработанной поверхности рекомендуется использование СОЖ на основе минеральных масел или эмульсий.

Коррозионная стойкость и защитная обработка

Сплав АД33 характеризуется высокой коррозионной стойкостью в атмосферных условиях, пресной и морской воде. Для повышения коррозионной стойкости и придания декоративных свойств применяются следующие виды обработки поверхности:

• Анодирование – электрохимическое окисление поверхности с формированием защитной оксидной пленки толщиной от 5 до 25 мкм. Может быть как бесцветным, так и цветным с использованием различных красителей;
• Химическое оксидирование – формирование защитной пленки химическим путем, обеспечивает базовую защиту от коррозии;
• Лакокрасочные покрытия – применяются как самостоятельно, так и в сочетании с анодированием для обеспечения максимальной защиты в агрессивных средах;
• Электролитическое хромирование – создает тонкую защитную пленку хрома, улучшающую коррозионную стойкость и декоративные свойства.

Области применения алюминия АД33

Благодаря уникальному сочетанию прочности, коррозионной стойкости и технологичности, сплав АД33 нашел широкое применение в различных отраслях промышленности:

Судостроение и морская техника

• Корпусные конструкции маломерных судов, яхт, катеров;
• Детали палубного оборудования, поручни, леерные ограждения;
• Элементы обшивки надводной части судов;
• Компоненты систем охлаждения судовых двигателей;
• Детали и корпуса морского навигационного оборудования.

Авиационная техника

• Несиловые элементы конструкции летательных аппаратов;
• Детали систем управления и механизации;
• Компоненты внутренней отделки самолетов и вертолетов;
• Элементы крепления и соединительная арматура;
• Детали топливных и гидравлических систем.

Транспортное машиностроение

• Кузовные элементы автомобилей, автобусов, вагонов;
• Силовые конструкции грузовых платформ;
• Детали тормозных систем и подвески;
• Радиаторы охлаждения и теплообменники;
• Рамы и кронштейны вспомогательного оборудования.

Строительство и архитектура

• Несущие конструкции для зданий в прибрежных зонах;
• Фасадные системы с повышенной коррозионной стойкостью;
• Ограждающие конструкции мостов и гидротехнических сооружений;
• Кровельные материалы для зданий в агрессивных средах;
• Опорные элементы для солнечных батарей и ветрогенераторов.

Пищевая и химическая промышленность

• Емкости и резервуары для хранения продуктов и химикатов;
• Трубопроводы для агрессивных сред;
• Теплообменное оборудование;
• Детали насосов и запорной арматуры;
• Элементы технологического оборудования.

Нефтегазовая промышленность

• Компоненты оборудования для морских нефтегазовых платформ;
• Детали систем транспортировки и хранения нефтепродуктов;
• Элементы запорной и регулирующей арматуры;
• Корпуса приборов и оборудования, работающего в агрессивных средах.

Формы поставки алюминия АД33

Компания "ОборонСпецСплав" предлагает алюминий марки АД33 в различных формах поставки, соответствующих требованиям ГОСТ и отраслевых стандартов:

Алюминиевый лист АД33

Плоский полуфабрикат прямоугольного сечения с постоянной толщиной, получаемый прокаткой. Производится в соответствии с ГОСТ 21631-76 со следующими параметрами:

• Толщина: от 0,5 до 10,0 мм;
• Ширина: от 500 до 2000 мм;
• Длина: от 2000 до 7000 мм;
• Состояние поставки: М (отожженное), Т (закаленное и естественно состаренное), Т1 (закаленное и искусственно состаренное).

Алюминиевые листы АД33 используются для изготовления деталей методом штамповки, гибки, сварных конструкций, работающих в условиях повышенной влажности и агрессивных сред.

Алюминиевая плита АД33

Толстолистовой прокат прямоугольного сечения согласно ГОСТ 17232-99:

• Толщина: от 10,0 до 80,0 мм;
• Ширина: от 600 до 2000 мм;
• Длина: от 2000 до 8000 мм;
• Состояние поставки: М, Т, Т1.

Плиты применяются для изготовления силовых элементов конструкций, деталей кронштейнов, крепежных узлов и других ответственных деталей методом механической обработки.

Алюминиевые профили АД33

Длинномерные изделия с постоянным поперечным сечением различной конфигурации, получаемые методом экструзии (прессования) в соответствии с ГОСТ 8617-81:

• Стандартные профили: уголки, тавры, двутавры, швеллеры, трубы;
• Специальные профили по чертежам заказчика;
• Размеры: с площадью сечения от 0,5 до 100 см²;
• Состояние поставки: без термообработки, Т, Т1, Т6;
• Длина: от 1000 до 7000 мм.

Профили из сплава АД33 применяются для создания силовых элементов конструкций, каркасов, рам и других деталей, работающих в условиях повышенной влажности и агрессивных сред.

Алюминиевый пруток АД33

Полуфабрикат круглого сечения, получаемый методом прессования или прокатки в соответствии с ГОСТ 21488-97:

• Диаметр: от 8 до 150 мм;
• Длина: от 500 до 6000 мм;
• Состояние поставки: М, Т, Т1.

Прутки используются для изготовления деталей методом механической обработки на токарных и фрезерных станках, а также для производства крепежных изделий повышенной коррозионной стойкости.

Алюминиевая чушка АД33

Первичная форма поставки алюминиевого сплава в виде слитка с трапециевидным сечением. Используется для переплавки и производства различных полуфабрикатов или деталей методом литья. Выпускается в соответствии с техническими условиями в массе от 10 до 15 кг.

Сравнение алюминия АД33 с другими сплавами

Для лучшего понимания особенностей сплава АД33 полезно сравнить его с другими распространенными алюминиевыми сплавами.

Таблица 3. Сравнительные характеристики алюминиевых сплавов

Характеристика	АД33 (1330)	АД31 (6063)	АМг6 (5056)	Д16 (2024)
Система легирования	Al-Mg-Si-Cu-Cr	Al-Mg-Si	Al-Mg	Al-Cu-Mg
Предел прочности σв, МПа (Т1)	240-265	210-240	315-335	420-440
Предел текучести σ0.2, МПа (Т1)	210-225	160-190	155-175	340-360
Относительное удлинение δ, % (Т1)	10-15	10-14	15-20	6-10
Коррозионная стойкость в морской воде	Высокая	Средняя	Очень высокая	Низкая
Свариваемость	Хорошая	Отличная	Хорошая	Ограниченная
Технологичность при экструзии	Хорошая	Отличная	Средняя	Низкая
Прочность сварного шва, % от основного металла	60-90	80-90	80-90	50-70
Диапазон рабочих температур, °C	-70...+50	-60...+80	-80...+80	-60...+120
Основные области применения	Судостроение, транспорт, конструкции в агрессивных средах	Строительство, архитектурные системы	Морская техника, химическая промышленность	Авиастроение, высоконагруженные детали

Как видно из сравнительной таблицы, сплав АД33 занимает промежуточное положение между строительным сплавом АД31 и высокопрочным авиационным сплавом Д16. По сравнению с АД31 он обладает более высокими прочностными характеристиками и коррозионной стойкостью в морской воде, хотя и несколько уступает по технологичности при экструзии. По сравнению с коррозионностойким АМг6, сплав АД33 имеет более высокий предел текучести и лучшую технологичность, что особенно важно для производства сложных профилей и конструкций.

Преимущества и ограничения алюминия АД33

Преимущества:

• Высокая коррозионная стойкость в атмосферных условиях, пресной и морской воде;
• Хорошее сочетание прочности и пластичности после термической обработки;
• Отличная свариваемость различными методами с возможностью упрочнения сварных соединений термообработкой;
• Широкий диапазон рабочих температур от -70°C до +50°C;
• Хорошая обрабатываемость резанием, возможность получения деталей сложной конфигурации;
• Технологичность при прессовании и других видах обработки давлением;
• Способность к упрочнению термической обработкой;
• Возможность формирования качественных защитно-декоративных покрытий методом анодирования;
• Малый удельный вес по сравнению с традиционными конструкционными материалами.

Ограничения:

• Меньшая прочность по сравнению с высокопрочными авиационными сплавами;
• Ограниченный температурный диапазон эксплуатации - не рекомендуется длительное применение при температурах выше 50°C;
• Необходимость защиты от контактной коррозии при соединении с другими металлами;
• Снижение прочностных характеристик при длительном воздействии температур выше 100°C;
• Более высокая стоимость по сравнению со стандартными строительными сплавами типа АД31;
• Требовательность к режимам термической обработки для достижения оптимальных свойств.

Рекомендации по применению алюминия АД33

Для обеспечения оптимальных эксплуатационных характеристик изделий из сплава АД33 рекомендуется соблюдать следующие условия:

При проектировании:

• Учитывать коэффициент линейного расширения алюминия при проектировании конструкций с элементами из других материалов;
• Предусматривать изоляционные прокладки при контакте с другими металлами для предотвращения электрохимической коррозии;
• Обеспечивать свободный сток воды и вентиляцию полостей в конструкциях, эксплуатируемых во влажной среде;
• Избегать решений, создающих застойные зоны, где может скапливаться влага и агрессивные среды.

При обработке:

• Строго соблюдать режимы термической обработки для обеспечения заданных свойств;
• При сварке использовать присадочные материалы, соответствующие основному металлу;
• После сварки ответственных конструкций рекомендуется проведение термической обработки для повышения прочности сварных соединений;
• При механической обработке использовать режимы резания, рекомендованные для алюминиевых сплавов.

При эксплуатации:

• Регулярно проводить осмотр и обслуживание конструкций, эксплуатируемых в агрессивных средах;
• Периодически обновлять защитные покрытия при наличии повреждений;
• Избегать контакта с агрессивными химическими веществами без соответствующей защиты поверхности;
• При эксплуатации в морской среде проводить регулярную промывку пресной водой для удаления солевых отложений.

Вопросы и ответы об алюминии АД33

Чем отличается АД33 от американского аналога AA6061?

Сплавы АД33 и AA6061 очень близки по химическому составу и механическим свойствам, оба относятся к системе Al-Mg-Si-Cu. Основные различия заключаются в допустимых диапазонах содержания легирующих элементов и примесей, а также в стандартах, регламентирующих их производство и испытания. В целом, эти сплавы могут считаться взаимозаменяемыми в большинстве применений, хотя при проектировании ответственных конструкций необходимо учитывать небольшие различия в механических свойствах.

Почему для морских применений часто выбирают АД33, а не АМг6, имеющий более высокую коррозионную стойкость?

Хотя сплав АМг6 действительно обладает превосходной коррозионной стойкостью в морской воде, выбор в пользу АД33 для многих морских применений объясняется несколькими факторами. Во-первых, АД33 имеет более высокий предел текучести после термической обработки, что важно для конструкций, подверженных механическим нагрузкам. Во-вторых, АД33 лучше поддается экструзии, что позволяет производить профили сложной конфигурации. В-третьих, АД33 обеспечивает лучшее сочетание прочности, коррозионной стойкости и технологичности при меньшей стоимости. Тем не менее, для наиболее критичных с точки зрения коррозии применений АМг6 остается предпочтительным выбором.

Как влияют низкие температуры на свойства сплава АД33?

Алюминиевый сплав АД33, как и большинство алюминиевых сплавов, сохраняет и даже улучшает свои механические свойства при низких температурах. При понижении температуры до -70°C наблюдается увеличение предела прочности и предела текучести на 10-15% по сравнению с комнатной температурой. Пластичность при этом снижается незначительно. Важной особенностью является отсутствие хладноломкости, характерной для многих сталей, что делает АД33 ценным материалом для криогенной техники и конструкций, эксплуатируемых в условиях Крайнего Севера.

Можно ли использовать АД33 для деталей, работающих при повышенных температурах?

Сплав АД33 не рекомендуется для длительной эксплуатации при температурах выше 50-80°C. При более высоких температурах происходит разупрочнение материала вследствие коагуляции упрочняющих фаз и снижение механических свойств. Кратковременное воздействие повышенных температур (до 150-200°C) не приводит к необратимым изменениям структуры и свойств. Для работы при более высоких температурах следует использовать специальные жаропрочные алюминиевые сплавы или другие конструкционные материалы.

Заключение

Алюминий марки АД33 (1330) – это высококачественный деформируемый сплав системы Al-Mg-Si-Cu-Cr, сочетающий хорошие прочностные характеристики с высокой коррозионной стойкостью и технологичностью. Его уникальные свойства делают его оптимальным выбором для морских, транспортных и промышленных конструкций, работающих в условиях повышенной влажности и агрессивных сред.

Компания "ОборонСпецСплав" предлагает полный ассортимент полуфабрикатов из алюминия АД33, соответствующих требованиям ГОСТ и международных стандартов качества, для решения широкого спектра инженерных задач.

---

Статья подготовлена на основе нормативной документации и опыта специалистов компании "ОборонСпецСплав" в области производства и применения конструкционных алюминиевых сплавов.
