Алюминиевый сплав Д16П является модификацией популярного дюралюминиевого сплава Д16, специально адаптированной для изготовления проволоки и других полуфабрикатов, требующих повышенной пластичности при сохранении высоких прочностных характеристик. Благодаря оптимизированному химическому составу и особенностям структуры, этот материал обеспечивает отличные результаты при холодной высадке и других методах деформационной обработки.
Расшифровка маркировки Д16П
В маркировке алюминиевого сплава Д16П каждый символ имеет определенное значение:
- Д - обозначает дюралюминий (деформируемый алюминиевый сплав)
- 16 - порядковый номер сплава в серии дюралюминиевых сплавов
- П - специальное назначение сплава для изготовления проволоки
Буква "П" в обозначении указывает на модифицированный химический состав и особенности обработки, которые обеспечивают улучшенные технологические свойства при производстве проволоки и последующей холодной высадке. Эта модификация базового сплава Д16 позволяет получать проволоку с оптимальным соотношением прочности и пластичности.

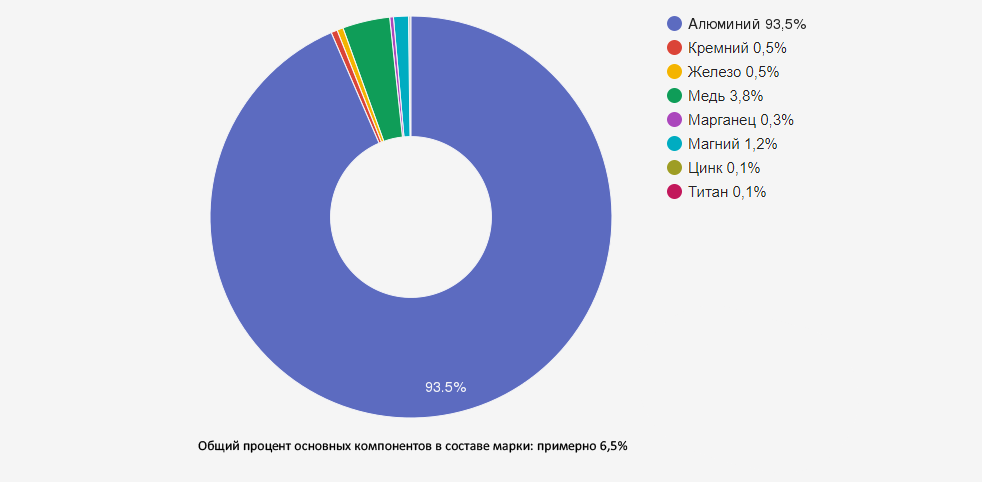

Химический состав сплава Д16П

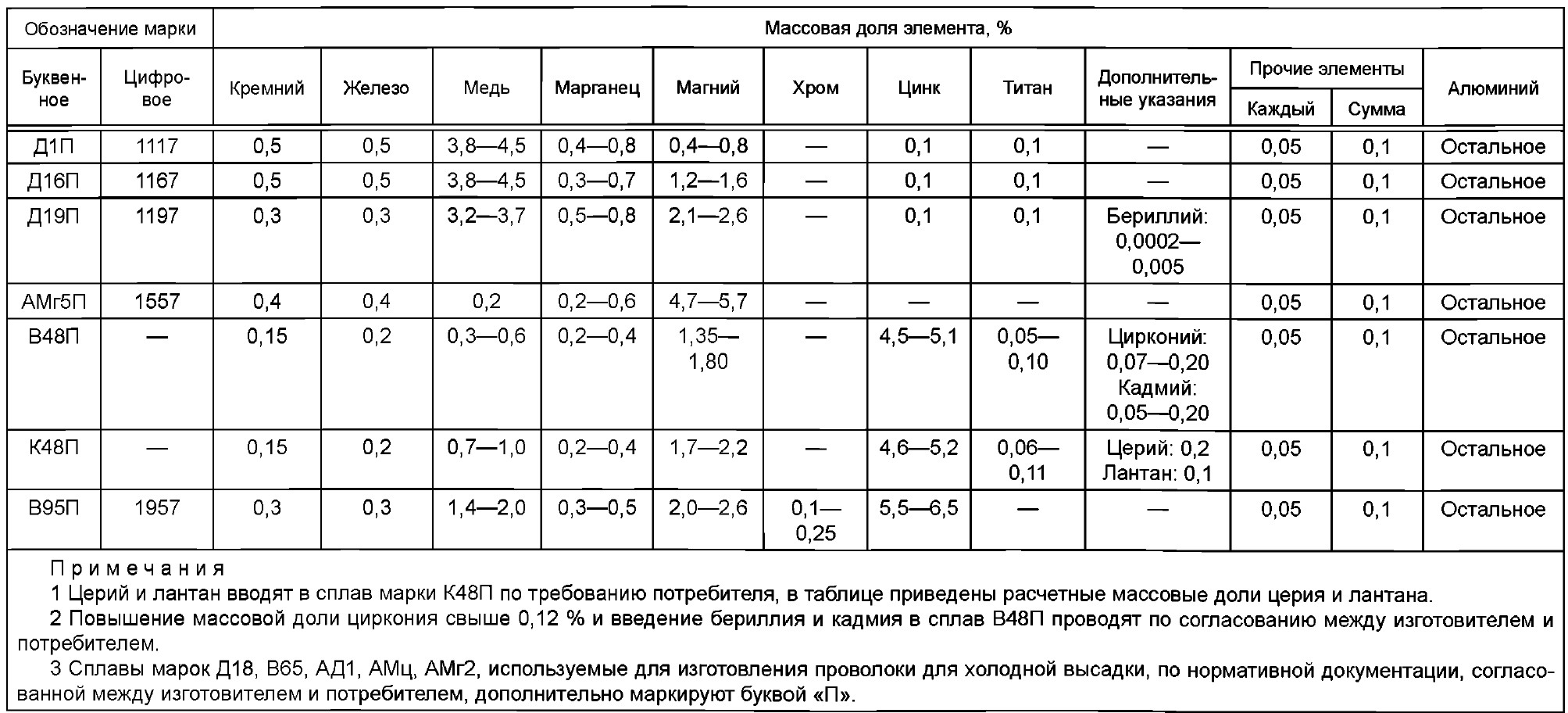

Согласно ГОСТ 4784-2019, алюминиевый сплав Д16П имеет следующий химический состав:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Алюминий (Al) | Основа (≈ 92-94%) | Определяет базовые свойства сплава: малый удельный вес, электропроводность |
| Медь (Cu) | 3,8-4,5 | Основной упрочняющий элемент, формирует фазы CuAl₂ при термообработке |
| Магний (Mg) | 1,2-1,6 | Усиливает эффект упрочнения, формирует фазы Al₂CuMg |
| Марганец (Mn) | 0,3-0,7 | Улучшает пластичность, повышает коррозионную стойкость |
| Железо (Fe) | ≤0,5 | Регламентируемая примесь, влияет на механические свойства |
| Кремний (Si) | ≤0,5 | Улучшает литейные свойства, формирует интерметаллиды с железом |
| Цинк (Zn) | ≤0,1 | Повышает прочность при сохранении пластичности |
| Титан (Ti) | ≤0,1 | Модификатор структуры, измельчает зерно |
В сравнении со стандартным Д16, сплав Д16П имеет более строго контролируемое содержание меди и магния, что обеспечивает оптимальное сочетание прочности и пластичности, необходимое для производства качественной проволоки. Также в Д16П часто поддерживается более низкое содержание примесей, негативно влияющих на способность материала к холодной деформации.
Механические и физические свойства алюминия Д16П
Механические свойства при 20°C
| Характеристика | Значение для проволоки в закаленном состоянии |
|---|---|
| Предел прочности (σв), МПа | 400-480 |
| Предел текучести (σт), МПа | 280-350 |
| Относительное удлинение (δ), % | 12-18 |
| Твердость по Бринеллю, HB | 105-120 |
| Модуль упругости (E), ГПа | 71-73 |
Физические свойства
| Характеристика | Значение |
|---|---|
| Плотность, г/см³ | 2,77-2,8 |
| Температура плавления, °C | 500-640 |
| Коэффициент линейного расширения, α×10⁻⁶ (1/°C) | 22,9-23,5 |
| Теплопроводность, Вт/(м·°C) | 120-130 |
| Удельное электрическое сопротивление, Ом·мм²/м | 0,047-0,053 |
Сплав Д16П отличается повышенной пластичностью при сохранении высоких прочностных характеристик, что обеспечивает его превосходную технологичность при производстве проволоки методом волочения и последующей холодной высадке. Благодаря оптимизированному содержанию легирующих элементов и специальным режимам термообработки, проволока из Д16П сохраняет стабильные механические характеристики даже после значительных пластических деформаций.
Технологические особенности производства и обработки
Методы производства проволоки из Д16П:
- Волочение - основной метод производства, при котором алюминиевая заготовка протягивается через фильеры с постепенно уменьшающимся диаметром. Обеспечивает получение проволоки с высокой точностью размеров и качеством поверхности.
- Прессование с последующим волочением - комбинированный метод, при котором сначала получают прутковую заготовку методом прессования, а затем из нее изготавливают проволоку волочением. Позволяет получать проволоку с улучшенной структурой и механическими свойствами.
Термическая обработка:
Для достижения оптимальных свойств проволока из сплава Д16П подвергается различным видам термообработки:
- Закалка - нагрев до 485-500°C с быстрым охлаждением в воде. Формирует пересыщенный твердый раствор и обеспечивает основу для последующего упрочнения.
- Естественное старение - выдержка закаленного материала при комнатной температуре в течение 4-5 суток. Обеспечивает формирование состояния Т (закаленный и естественно состаренный).
- Искусственное старение - нагрев закаленного материала до 180-190°C с выдержкой 3-5 часов. Формирует состояние Т1 с максимальной прочностью.
- Отжиг - нагрев до 340-360°C с медленным охлаждением для получения максимальной пластичности (состояние М).
- Промежуточные отжиги - проводятся между этапами волочения для восстановления пластичности материала и предотвращения разрушения.
Особенности холодной деформации:
Проволока из сплава Д16П обладает хорошей способностью к холодной деформации, что позволяет использовать ее для изготовления различных крепежных элементов методом холодной высадки. При этом важно соблюдать следующие технологические рекомендации:
- Оптимальная степень деформации при холодной высадке составляет 30-40%.
- При более высоких степенях деформации рекомендуется проведение промежуточного отжига.
- Температура инструмента при холодной высадке должна поддерживаться в пределах 20-30°C.
- Для повышения качества поверхности рекомендуется использование специальных смазочных материалов.
Благодаря этим технологическим особенностям, сплав Д16П позволяет получать проволоку как нормальной, так и повышенной точности, с высоким качеством поверхности и стабильными механическими характеристиками, что обеспечивает его широкое применение в производстве ответственных деталей и крепежных элементов.
Коррозионная стойкость и методы защиты
Сплав Д16П, как и другие сплавы серии Д16, имеет ограниченную коррозионную стойкость из-за высокого содержания меди. Для повышения стойкости к коррозии применяются различные методы защиты:
- Анодирование - электрохимический процесс формирования защитной оксидной пленки толщиной 5-25 мкм. Обеспечивает значительное повышение коррозионной стойкости и может сочетаться с окрашиванием.
- Химическое оксидирование - образование защитной оксидной пленки методом химической обработки. Обеспечивает базовую защиту от коррозии.
- Лакокрасочные покрытия - нанесение органических защитных покрытий, обеспечивающих барьерную защиту от воздействия окружающей среды.
- Электрохимические покрытия - нанесение металлических покрытий (цинк, кадмий, никель) методом гальваники для повышения коррозионной стойкости.
При производстве проволоки из сплава Д16П особое внимание уделяется предотвращению межкристаллитной коррозии, которая может развиваться по границам зерен. Для этого применяются специальные режимы термической обработки, обеспечивающие формирование оптимальной структуры материала.
Для изделий, эксплуатируемых в условиях повышенной влажности или агрессивных сред, рекомендуется применение комплексной защиты, включающей анодирование с последующим нанесением лакокрасочных покрытий. Такая защита обеспечивает длительный срок службы изделий из сплава Д16П даже в сложных условиях эксплуатации.
Формы поставки и сортамент
Компания "ОборонСпецСплав" предлагает различные формы поставки алюминиевого сплава Д16П, соответствующие требованиям действующих стандартов:
| Форма поставки | Размерный ряд | Стандарт | Состояние поставки |
|---|---|---|---|
| Проволока | Диаметр: 0,5-10,0 мм | ГОСТ 14838-78 | М (отожженное), Т (закаленное и естественно состаренное) |
| Прутки круглые | Диаметр: 8-150 мм | ГОСТ 21488-97 | М, Т, Т1 (закаленное и искусственно состаренное) |
| Листы | Толщина: 0,5-10,0 мм Ширина: до 2000 мм |
ГОСТ 21631-76 | М, Т, Т1 |
| Круги | Диаметр: 8-300 мм | ГОСТ 21488-97 | М, Т, Т1 |
Проволока из сплава Д16П выпускается как нормальной, так и повышенной точности. Для изделий повышенной точности предельные отклонения по диаметру составляют:
- Для диаметров 0,5-1,0 мм: ±0,02 мм
- Для диаметров 1,0-3,0 мм: ±0,03 мм
- Для диаметров 3,0-5,0 мм: ±0,04 мм
- Для диаметров 5,0-10,0 мм: ±0,05 мм
Проволока поставляется в мотках или на катушках, прутки и круги – в отрезках длиной 2-6 м, листы – в пачках. Все поставляемые полуфабрикаты сопровождаются сертификатами качества, подтверждающими соответствие химического состава и механических свойств требованиям стандартов.
Области применения алюминиевого сплава Д16П
Благодаря уникальному сочетанию прочности, пластичности и технологичности, сплав Д16П находит широкое применение в различных отраслях промышленности:
- Авиастроение - производство заклепок, болтов, винтов и других крепежных элементов для авиационной техники. Высокая прочность в сочетании с малым весом делает сплав Д16П идеальным материалом для изготовления крепежа ответственного назначения.
- Автомобилестроение - изготовление специального крепежа, штифтов, заклепок для автомобильных конструкций, особенно в спортивном и гоночном автомобилестроении, где важно снижение веса.
- Электротехническая промышленность - производство токопроводящих жил для специальных кабелей, где требуется сочетание электропроводности с высокой прочностью.
- Производство спортивного инвентаря - изготовление спиц для высококлассных велосипедных колес, элементов крепления для спортивного снаряжения.
- Приборостроение - производство деталей точных механизмов, где требуется сочетание прочности и коррозионной стойкости при малом весе.
- Судостроение - изготовление специальных крепежных элементов для морских и речных судов.
- Ракетно-космическая техника - производство высокопрочных крепежных элементов для космических аппаратов и ракетных комплексов.
Особенно эффективно применение проволоки из сплава Д16П для изготовления деталей методом холодной высадки. Благодаря оптимальному сочетанию прочности и пластичности, этот материал позволяет получать детали сложной формы с высокой точностью размеров и качеством поверхности. При этом готовые изделия обладают высокими механическими характеристиками, что обеспечивает их надежность при эксплуатации в сложных условиях.
Преимущества и недостатки сплава Д16П
Преимущества:
- Высокая прочность при сохранении достаточной пластичности
- Отличная технологичность при производстве проволоки методом волочения
- Хорошая способность к холодной высадке (формированию деталей методом пластической деформации)
- Стабильность механических свойств после термической обработки
- Малый удельный вес (в 3 раза легче стали при сопоставимой прочности)
- Высокая удельная прочность (отношение прочности к плотности)
- Сохранение работоспособности в широком диапазоне температур
- Немагнитность и отсутствие искрообразования
Недостатки:
- Ограниченная коррозионная стойкость без дополнительной защиты
- Склонность к межкристаллитной коррозии при неправильной термообработке
- Необходимость строгого соблюдения технологических режимов при производстве
- Более высокая стоимость по сравнению с техническим алюминием и низколегированными сплавами
- Ограниченная свариваемость традиционными методами
- Снижение прочностных характеристик при температурах выше 150°C
Несмотря на имеющиеся недостатки, сплав Д16П остается одним из наиболее востребованных материалов для производства высокопрочной проволоки и изделий из нее. Правильный учет особенностей материала и соблюдение технологических рекомендаций позволяют максимально использовать его положительные качества и минимизировать влияние недостатков.
Зарубежные и отечественные аналоги
При проектировании изделий и выборе материалов полезно знать зарубежные и отечественные аналоги сплава Д16П:
| Страна/Стандарт | Марка аналога | Примечание |
|---|---|---|
| США (ASTM, AA) | 2024-W | Проволочный вариант сплава 2024, ближайший аналог Д16П |
| Германия (DIN) | AlCuMg2, 3.1355 | Европейский аналог с близкими свойствами |
| Франция (NF) | A-U4G1 | Применяется для изготовления проволоки и крепежа |
| Россия (ГОСТ) | Д1П, В65П | Отечественные аналоги для производства проволоки |
При замене сплава Д16П на аналоги необходимо учитывать не только химический состав, но и фактические механические свойства, особенности термообработки и технологичность при обработке давлением. В ряде случаев может потребоваться корректировка технологических режимов производства и условий эксплуатации изделий.
Часто задаваемые вопросы (FAQ)
Чем отличается сплав Д16П от стандартного Д16?
Сплав Д16П отличается от стандартного Д16 более строго контролируемым содержанием легирующих элементов (особенно меди и магния) и примесей, что обеспечивает повышенную пластичность при сохранении высокой прочности. Это делает его идеальным для производства проволоки и последующей холодной высадки. Также технология производства Д16П предусматривает специальные режимы термомеханической обработки, оптимизированные для получения проволоки.
Какова максимальная температура эксплуатации изделий из Д16П?
Изделия из сплава Д16П сохраняют стабильные механические свойства при температурах до 150°C. При более высоких температурах происходит разупрочнение материала из-за коагуляции упрочняющих фаз. Для кратковременного воздействия допустима температура до 200°C, но при длительной эксплуатации в таких условиях прочностные характеристики будут снижаться.
Можно ли сваривать детали из сплава Д16П?
Сварка деталей из сплава Д16П возможна, но требует специальных технологий из-за склонности материала к образованию горячих трещин и потере прочности в зоне термического влияния. Наиболее эффективными методами являются аргонодуговая сварка (TIG) с применением специальных присадочных материалов и сварка трением. В большинстве случаев для соединения деталей из Д16П предпочтительнее использовать механические методы: заклепки, болтовые соединения, обжимные соединения.
Какова долговечность изделий из Д16П в различных условиях эксплуатации?
При правильной защите от коррозии срок службы изделий из сплава Д16П может составлять 20-30 лет в нормальных атмосферных условиях, 10-15 лет в условиях повышенной влажности и 5-10 лет в морском климате. Для продления срока службы рекомендуется применение анодирования с последующим нанесением лакокрасочных покрытий.
Заключение
Алюминиевый сплав Д16П – специализированный материал для производства высокопрочной проволоки и изделий методом холодной высадки. Благодаря оптимальному сочетанию прочности, пластичности и технологичности, он нашел широкое применение в авиационной, автомобильной и других отраслях промышленности.
Компания "ОборонСпецСплав" предлагает полный ассортимент полуфабрикатов из сплава Д16П с гарантированным качеством и сертификатами соответствия. Наши специалисты помогут подобрать оптимальные материалы для ваших производственных задач и обеспечат своевременные поставки.
Информация для данной статьи была подготовлена с использованием технической документации ГОСТ 4784-2019 и других нормативных документов, а также на основе практического опыта инженеров компании "ОборонСпецСплав" в работе с высокопрочными алюминиевыми сплавами для различных отраслей промышленности.
