Алюминий марки А5Е относится к категории первичного алюминия технической чистоты (АТЧ) с содержанием основного компонента не менее 99,5%, предназначенного преимущественно для электротехнической промышленности. Данный металл производится электролитическим методом и отличается высокими показателями электропроводности, коррозионной стойкости и технологичности, что делает его востребованным материалом для производства проводников тока и других ответственных изделий электротехнического назначения.
Расшифровка маркировки А5Е
Обозначение марки А5Е содержит информацию о составе, чистоте и области применения материала:
- А – указывает на основной компонент – алюминий
- 5 – обозначает степень чистоты материала (содержание алюминия 99,5%)
- Е – указывает на электротехническое назначение сплава
Согласно ГОСТ 11069-2019, алюминий марки А5Е маркируется несмываемой краской в виде двух зеленых вертикальных линий, пересеченных одной зеленой горизонтальной линией, что позволяет быстро идентифицировать материал при складировании и транспортировке.
Стандартизация алюминиевых сплавов
Алюминий и его сплавы регламентируются различными национальными и международными стандартами:
- В России: ГОСТ 11069 (для первичного алюминия) и ГОСТ 4784 (для деформируемых алюминиевых сплавов)
- Международные: стандарты ISO
- Европейские: стандарты EN
- Американские: стандарты ASTM
Эта единая система стандартизации обеспечивает совместимость и взаимозаменяемость алюминиевых материалов в глобальном масштабе, что особенно важно для производителей международного уровня.
Химический состав алюминия А5Е

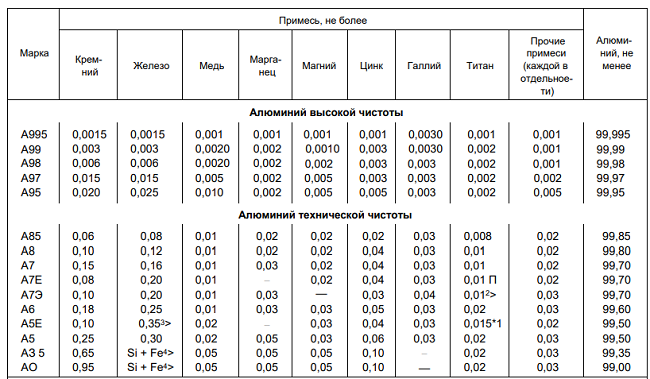

Согласно ГОСТ 11069-2001, химический состав алюминия марки А5Е имеет следующие параметры:
| Элемент | Содержание (%) | Влияние на свойства |
|---|---|---|
| Алюминий (Al) | ≥99,5% (основа) | Определяет базовые свойства материала: малый удельный вес, электропроводность, коррозионную стойкость |
| Железо (Fe) | 0,18-0,3% | Контролируемая примесь, повышает прочность, но снижает электропроводность |
| Кремний (Si) | до 0,1% | Повышает прочность и твердость, снижает электропроводность |
| Цинк (Zn) | до 0,04% | Повышает прочность, незначительно влияет на электропроводность |
| Галлий (Ga) | до 0,03% | Сопутствующий элемент при производстве алюминия электролитическим методом |
| Магний (Mg) | до 0,03% | Повышает прочность и коррозионную стойкость |
| Медь (Cu) | до 0,02% | Повышает прочность, но снижает коррозионную стойкость и электропроводность |
| Титан (Ti) | до 0,015% | Измельчает зерно, повышает прочностные характеристики |
Строгий контроль содержания примесей, особенно железа, кремния и меди, имеет критическое значение для обеспечения высокой электропроводности алюминия марки А5Е, что является ключевым требованием для материалов электротехнического назначения.
Механические свойства алюминия А5Е
Механические характеристики алюминия марки А5Е зависят от состояния поставки (отожженное, нагартованное) и формы изделия:
| Свойство | Отожженное состояние | Нагартованное состояние |
|---|---|---|
| Предел прочности при растяжении (σв), МПа | 70-90 | 120-150 |
| Предел текучести (σ0.2), МПа | 30-40 | 100-130 |
| Относительное удлинение (δ), % | 35-45 | 3-8 |
| Твердость по Бринеллю, HB | 20-25 | 35-45 |
В отожженном состоянии алюминий А5Е обладает высокой пластичностью, что обеспечивает хорошую формуемость и технологичность при производстве проводов и кабелей. Нагартованное состояние характеризуется повышенной прочностью, что может быть необходимо для некоторых конструкционных применений.
Физические свойства алюминия А5Е
Физические характеристики алюминия А5Е определяют его преимущества для электротехнического применения:
| Свойство | Значение |
|---|---|
| Плотность | 2,7 г/см³ |
| Температура плавления | 660°C |
| Теплопроводность | 225-235 Вт/(м·К) |
| Удельное электрическое сопротивление | 0,0262-0,0275 Ом·мм²/м |
| Электропроводность (% от меди) | 61-63,5% |
| Коэффициент теплового расширения | 23,8×10⁻⁶ К⁻¹ |
| Модуль упругости | 69-71 ГПа |
Высокая электропроводность в сочетании с малой плотностью делает алюминий А5Е идеальным материалом для производства электрических проводников. При плотности в 3,3 раза меньшей, чем у меди, он обеспечивает электропроводность около 62% от медной, что дает существенное преимущество в весе при проектировании линий электропередач и электрических систем.
Технологические свойства алюминия А5Е
Особенности обработки
Алюминий марки А5Е обладает следующими технологическими характеристиками:
- Деформируемость – отличная в отожженном состоянии, позволяет получать проволоку малого диаметра и тонкие листы
- Свариваемость – хорошая, возможно применение различных видов сварки (аргонодуговая, контактная)
- Обрабатываемость резанием – удовлетворительная, улучшается в нагартованном состоянии
- Коррозионная стойкость – высокая благодаря образованию защитной оксидной пленки
- Анодируемость – хорошая, возможно получение защитных покрытий
Термическая обработка
Для алюминия марки А5Е применяются следующие виды термической обработки:
| Вид термообработки | Режим | Результат |
|---|---|---|
| Отжиг | Нагрев до 340-380°C, выдержка 1-2 часа, медленное охлаждение | Снятие наклепа, повышение пластичности, снижение внутренних напряжений |
| Рекристаллизационный отжиг | Нагрев до 380-420°C, выдержка 0,5-1 час, охлаждение на воздухе | Формирование равномерной структуры после деформации |
| Нагартовка | Холодная пластическая деформация с различной степенью обжатия | Повышение прочности и твердости, снижение пластичности |
Термическая обработка позволяет регулировать механические свойства алюминия А5Е для обеспечения оптимального сочетания прочности и пластичности в зависимости от конкретного применения.
Формы поставки алюминия А5Е
Компания "ОборонСпецСплав" предлагает алюминий марки А5Е в следующих формах:
- Алюминиевые листы А5Е – прямоугольные изделия, изготавливаемые из алюминия технической чистоты с малым содержанием примесей
- Алюминиевые шины А5Е – выпускаются в форме пластин или в бухтах, обладают хорошими показателями прочности и стойкости к коррозии
- Алюминиевая катанка А5Е – широко используется в электротехнике для производства проволоки, из которой впоследствии изготавливают провода и кабели
- Алюминиевые чушки А5Е – заготовки, которые переплавляются, и расплав используют для производства деталей
- Алюминиевая проволока А5Е – полуфабрикат, из которого изготавливают кабели и провода, обладает хорошей износостойкостью и отличной электропроводимостью
- Слитки – заготовки для последующей деформационной обработки
- Ленты – рулонный материал различной ширины для электротехнических применений
Все формы поставки сопровождаются сертификатами качества и соответствуют требованиям ГОСТ 11069-2019.
Сравнение с другими марками алюминия
Алюминий А5Е имеет ряд особенностей, отличающих его от других марок первичного алюминия:
| Параметр | А5Е | А5 | А7Е |
|---|---|---|---|
| Содержание Al, % | ≥99,5 | ≥99,5 | ≥99,7 |
| Содержание Fe, % | 0,18-0,3 | до 0,3 | 0,16-0,25 |
| Содержание Si, % | до 0,1 | до 0,25 | до 0,07 |
| Электропроводность (% от меди) | 61-63,5 | 59-61 | 63-65 |
| Назначение | Электротехническое | Общепромышленное | Электротехническое (повышенной чистоты) |
Основное отличие алюминия А5Е от стандартного А5 заключается в контролируемом содержании примесей, особенно кремния, что обеспечивает повышенную электропроводность. По сравнению с более чистым А7Е, он имеет несколько более низкую электропроводность, но более доступен по цене.
Области применения алюминия А5Е
Благодаря высокой электропроводности, коррозионной стойкости и хорошим механическим свойствам, алюминий А5Е широко применяется в различных отраслях:
- Электротехническая промышленность:
- Производство проводов и кабелей
- Изготовление токопроводящих шин
- Элементы электрических аппаратов
- Обмотки трансформаторов
- Компоненты распределительных устройств
- Энергетика:
- Воздушные линии электропередач
- Контактные сети электрифицированного транспорта
- Распределительные устройства
- Транспортное машиностроение:
- Элементы электрооборудования транспортных средств
- Компоненты электрических систем автомобилей
- Провода для бортовых сетей
- Строительство:
- Электропроводка в зданиях и сооружениях
- Элементы систем молниезащиты
- Компоненты систем заземления
- Электроника:
- Элементы печатных плат
- Компоненты электронных устройств
- Проводники в микроэлектронике
Основная сфера применения алюминия А5Е – это производство электрических проводников различного назначения, где малый вес в сочетании с хорошей электропроводностью дает существенные преимущества перед медными аналогами.
Преимущества использования алюминия А5Е в электротехнике
Применение алюминия А5Е в электротехнической промышленности обусловлено рядом важных преимуществ:
- Малый удельный вес – при плотности 2,7 г/см³ (против 8,9 г/см³ у меди) обеспечивает значительное снижение массы проводников
- Хорошая электропроводность – около 62% от медной в сочетании с малой плотностью дает лучшее соотношение проводимость/вес
- Высокая коррозионная стойкость – образование защитной оксидной пленки обеспечивает долговечность в различных условиях эксплуатации
- Доступная стоимость – значительно ниже, чем у меди, что критически важно для крупномасштабных проектов
- Хорошая технологичность – легко поддается формовке, прокатке, волочению
- Возможность создания сплавов с улучшенными свойствами – на основе А5Е разрабатываются специализированные проводниковые материалы
Эти преимущества делают алюминий А5Е оптимальным выбором для многих электротехнических применений, особенно там, где важно соотношение цена/качество и снижение веса конструкций.
Преимущества и недостатки алюминия А5Е
Преимущества
- Высокая электропроводность – оптимальна для электротехнических применений
- Малая плотность – в 3,3 раза легче меди
- Хорошая коррозионная стойкость – долговечность в различных условиях
- Отличная технологичность – легкость обработки и формовки
- Относительно низкая стоимость – экономическая эффективность
- Возможность вторичной переработки – экологичность
Недостатки
- Более низкая электропроводность по сравнению с медью – требуется увеличение сечения
- Образование оксидной пленки – сложности при создании электрических контактов
- Ползучесть под нагрузкой – проблемы при длительном сжатии в контактных соединениях
- Более низкая прочность и пластичность по сравнению с некоторыми алюминиевыми сплавами
- Электрохимическая коррозия при контакте с медью – необходимость биметаллических соединений
Вопросы и ответы (FAQ)
В чем отличие алюминия А5Е от обычного А5?
Основное отличие заключается в контролируемом содержании примесей, особенно кремния и меди, что обеспечивает повышенную электропроводность алюминия А5Е. Марка А5Е специально разрабатывалась для электротехнического применения, поэтому к ней предъявляются более строгие требования по электрическим свойствам. Кроме того, А5Е имеет более стабильные характеристики от партии к партии, что критически важно для производства проводников.
Можно ли использовать алюминий А5Е для изготовления бытовой посуды и упаковки?
Хотя теоретически это возможно из-за высокой чистоты материала, алюминий А5Е не является оптимальным выбором для бытовой посуды и упаковки. Он специально оптимизирован для электротехнического применения и имеет более высокую стоимость по сравнению с обычным техническим алюминием (например, А5). Для пищевой промышленности и бытового применения более предпочтительны специализированные марки алюминия, предназначенные для контакта с пищевыми продуктами.
Как решается проблема контактных соединений алюминиевых проводников?
Проблема контактных соединений алюминиевых проводников решается несколькими способами: использованием специальных контактных паст, предотвращающих окисление и улучшающих электрический контакт; применением биметаллических наконечников и соединителей (алюминий-медь); использованием специальных зажимов, компенсирующих ползучесть алюминия; сваркой или пайкой с применением специальных флюсов; использованием анодированных соединений с контролируемой толщиной оксидной пленки. В современной электротехнике разработаны надежные технологии, обеспечивающие долговечные контактные соединения алюминиевых проводников.
Какой срок службы имеют изделия из алюминия А5Е?
Срок службы изделий из алюминия А5Е зависит от конкретных условий эксплуатации, но в целом он очень высок благодаря хорошей коррозионной стойкости материала. Для электрических проводников и шин в нормальных условиях (без агрессивных сред и значительных механических нагрузок) срок службы может составлять 40-50 лет и более. При эксплуатации в особо сложных условиях (морской климат, промышленная атмосфера) рекомендуется применение дополнительной защиты поверхности (анодирование, покрытия), что позволяет значительно увеличить долговечность изделий.
Заключение
Алюминий марки А5Е представляет собой высококачественный электротехнический материал с содержанием основного элемента не менее 99,5% и контролируемым содержанием примесей, обеспечивающим оптимальную электропроводность. Благодаря уникальному сочетанию малого удельного веса, хорошей электропроводности, коррозионной стойкости и экономической эффективности, этот материал является оптимальным выбором для производства проводников тока различного назначения.
Широкий спектр форм поставки – от чушек и катанки до готовой проволоки и шин – позволяет удовлетворить потребности различных отраслей промышленности, особенно электротехники и энергетики. Развитие технологий соединения и защиты алюминиевых проводников делает применение А5Е все более универсальным и надежным.
Компания "ОборонСпецСплав" предлагает высококачественный алюминий А5Е в различных формах поставки, соответствующий всем требованиям ГОСТ 11069-2019. Наши специалисты готовы предоставить консультации по выбору оптимальной формы материала для конкретных задач и обеспечить поставку продукции со стабильными и предсказуемыми характеристиками.
Материалы статьи подготовлены на основе технической документации ГОСТ 11069-2019 и многолетнего опыта работы специалистов компании "ОборонСпецСплав" с алюминиевыми материалами в различных отраслях промышленности. При составлении технических характеристик использовались результаты лабораторных испытаний, проведенных в сертифицированных испытательных центрах.
