Чугун марки КЧ60-3: характеристики, свойства и промышленное применение
Чугун марки КЧ60-3 представляет собой высокопрочный ковкий чугун перлитного класса с хлопьевидной формой графита, содержащий не менее 95% железа и оптимально подобранное количество углерода, кремния, марганца и других легирующих элементов. Производство данного материала осуществляется в строгом соответствии с требованиями ГОСТ 1215-79, что обеспечивает стабильность его технических характеристик. КЧ60-3 является высшей маркой ковкого чугуна по показателям прочности и характеризуется исключительно высокими значениями предела прочности, твердости и износостойкости при сохранении необходимого минимума пластичности. Эти свойства делают его незаменимым материалом для изготовления особо ответственных деталей, работающих в условиях экстремальных статических и динамических нагрузок в различных отраслях промышленности.
Расшифровка маркировки
Маркировка чугуна КЧ60-3 соответствует системе обозначений, принятой в ГОСТ 1215-79, где каждый символ несет определенную информацию:
- К - ковкий (указывает на тип чугуна с хлопьевидной формой графита)
- Ч - чугун (обозначает базовый материал)
- 60 - число, указывающее минимальное значение временного сопротивления разрыву в кгс/мм² (примерно 600 МПа)
- 3 - число, указывающее минимальное значение относительного удлинения в процентах
- П - обозначение перлитной структуры металлической основы (указывается не всегда)
Таким образом, маркировка КЧ60-3 говорит о том, что это ковкий чугун перлитного класса с пределом прочности не менее 600 МПа и относительным удлинением не менее 3%, что отражает его исключительно высокие прочностные характеристики при сохранении минимально необходимой пластичности.

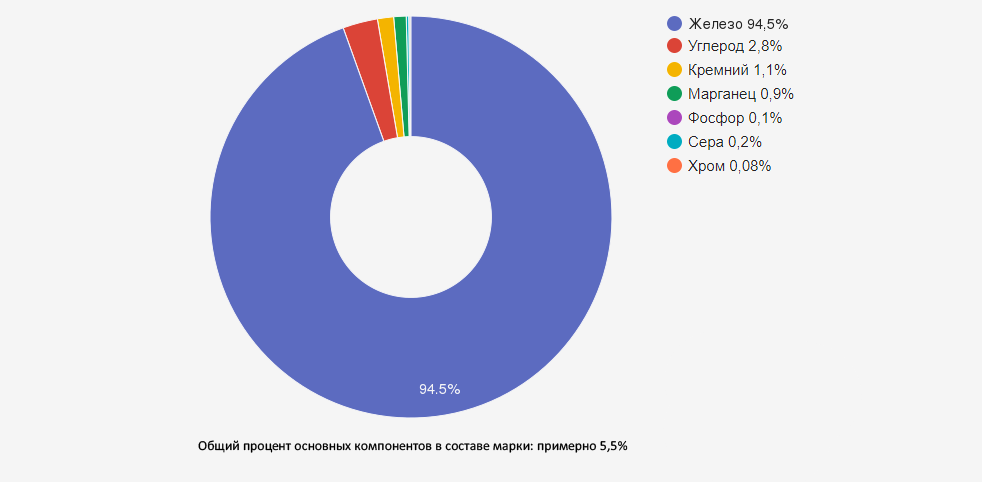

Химический состав чугуна марки КЧ60-3
Согласно ГОСТ 1215-79, химический состав чугуна КЧ60-3 должен соответствовать следующим требованиям:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Железо (Fe) | остальное (не менее 95,0) | Основа сплава |
| Углерод (C) | 2,2-2,5 | Формирует графитовые включения, влияет на механические и литейные свойства |
| Кремний (Si) | 0,3-0,8 | Регулирует процесс графитизации и формирование перлитной структуры |
| Марганец (Mn) | 1,0-1,8 | Нейтрализует вредное влияние серы, обеспечивает формирование стабильной перлитной структуры, повышает прочность и твердость |
| Сера (S) | не более 0,05 | Вредная примесь, строго ограничивается для обеспечения высоких механических свойств |
| Фосфор (P) | не более 0,10 | Ограничивается для сохранения минимальной пластичности, в малых количествах улучшает жидкотекучесть |
| Хром (Cr) | 0,20-0,40 | Повышает твердость, прочность, износостойкость и коррозионную стойкость |
| Никель (Ni) | не более 0,8 | Улучшает механические свойства и коррозионную стойкость |
| Медь (Cu) | не более 0,8 | Повышает прочность, коррозионную стойкость и способствует формированию перлитной структуры |
| Молибден (Mo) | 0,15-0,30 | Повышает прочность при высоких температурах, улучшает прокаливаемость и износостойкость |
Ключевой особенностью химического состава КЧ60-3 является специально сбалансированное соотношение углерода, кремния и марганца, а также повышенное содержание хрома и присутствие молибдена, что обеспечивает формирование высокодисперсной перлитной структуры металлической основы с минимальным количеством графитовых включений. Минимальное содержание кремния и максимальное содержание марганца, хрома и молибдена способствуют значительному упрочнению перлитной матрицы, что обеспечивает исключительную прочность, твердость и износостойкость материала.
Содержание графита в КЧ60-3 минимизировано до уровня, необходимого для обеспечения базовых литейных свойств и минимальных противозадирных качеств при трении, поскольку графит снижает прочностные характеристики сплава.
Физико-механические свойства
Чугун марки КЧ60-3 обладает следующими физическими и механическими характеристиками:
| Характеристика | Значение | Единица измерения |
|---|---|---|
| Плотность | 7,5-7,8 | г/см³ |
| Температура плавления | 1160-1200 | °C |
| Предел прочности при растяжении (σв) | не менее 600 | МПа (60 кгс/мм²) |
| Относительное удлинение (δ) | не менее 3 | % |
| Предел прочности при сжатии | 1500-1800 | МПа |
| Твердость по Бринеллю | 260-330 | HB |
| Модуль упругости | 170-190 | ГПа |
| Ударная вязкость | 0,12-0,25 | МДж/м² |
| Удельная теплоемкость | 0,40-0,45 | кДж/(кг·°C) |
| Теплопроводность | 32-38 | Вт/(м·К) |
| Коэффициент линейного расширения | 8,5-10,5·10⁻⁶ | K⁻¹ |
| Удельное электрическое сопротивление | 0,8-1,0 | мкОм·м |
| Теплостойкость | до 550-600 | °C |
Благодаря высокодисперсной перлитной структуре металлической основы с присутствием троостита и сорбита, а также минимальному количеству и оптимальной форме графитовых включений, чугун КЧ60-3 демонстрирует исключительно высокие показатели прочности (не менее 600 МПа) при сохранении минимально необходимой пластичности (не менее 3% относительного удлинения). Такое сочетание свойств позволяет использовать его для изготовления деталей, работающих в условиях экстремальных статических и значительных динамических нагрузок.
КЧ60-3 также отличается исключительной износостойкостью и очень высокой твердостью, что делает его идеальным материалом для изготовления деталей, подверженных интенсивному трению и абразивному износу. При этом хлопьевидная форма графита обеспечивает определенные противозадирные свойства при трении в условиях ограниченной смазки.
Технология производства
Производство чугуна КЧ60-3 представляет собой сложный многоэтапный процесс, требующий строжайшего контроля на всех стадиях:
Выплавка исходного белого чугуна
Для получения КЧ60-3 используется технология "вагранка-электропечь", которая обеспечивает оптимальное качество материала:
- Вагранка - первичное расплавление шихтовых материалов высокого качества с получением чугуна приблизительного химического состава
- Электропечь - тщательная доводка расплава до точного химического состава, глубокое рафинирование, дегазация, микролегирование и перегрев до необходимой температуры
- Модифицирование расплава специальными добавками для управления процессами кристаллизации и графитизации
- Прецизионный контроль химического состава и температуры перед разливкой
- Разливка в специально подготовленные формы с контролируемой скоростью охлаждения
Такая комбинированная технология позволяет сочетать экономичность вагранки с прецизионным контролем качества расплава в электропечи, что обеспечивает получение белого чугуна высочайшего качества с минимальным содержанием вредных примесей и газов, точно заданным химическим составом.
Графитизирующий отжиг
После получения отливок из белого чугуна проводится специальный графитизирующий отжиг с особым режимом:
- Первая ступень - нагрев до 950-980°C с выдержкой 15-25 часов для минимально необходимого разложения цементита и начала формирования хлопьевидного графита
- Вторая ступень - контролируемое охлаждение до 830-850°C с выдержкой 8-15 часов для продолжения ограниченной графитизации и формирования высокодисперсной перлитной структуры
- Третья ступень - ускоренное охлаждение до комнатной температуры с определенной скоростью для обеспечения максимальной дисперсности перлита и формирования сорбитоподобных структур
Для КЧ60-3 режим охлаждения специально подбирается таким образом, чтобы обеспечить формирование преимущественно высокодисперсной перлитной структуры металлической основы с элементами троостита и сорбита при минимальном количестве графитовых включений, что достигается более быстрым охлаждением по сравнению с режимами для других марок ковкого чугуна.
Весь процесс термической обработки занимает 40-80 часов и требует прецизионного контроля температурных режимов для обеспечения требуемой микроструктуры и механических свойств материала.
Технологические свойства
Литейные характеристики
Исходный белый чугун для получения КЧ60-3 имеет следующие литейные особенности:
- Ограниченная жидкотекучесть, требующая повышенной температуры заливки (1400-1450°C)
- Повышенная линейная усадка при затвердевании (около 1,6-2,0%)
- Высокая склонность к образованию усадочных раковин и внутренних напряжений
- Минимальная толщина стенки отливок 8-10 мм
- Необходимость сложной литниковой системы с эффективными прибылями
- Тщательный контроль скорости охлаждения для предотвращения образования трещин
- Сложность получения тонкостенных деталей и отливок сложной конфигурации
- Требуется специальная подготовка формовочных смесей для обеспечения качественной поверхности отливок
Обрабатываемость
КЧ60-3 имеет сложную обрабатываемость резанием из-за высокой твердости перлитной структуры и наличия сорбитоподобных составляющих:
- Требует использования специального твердосплавного режущего инструмента
- Необходимо снижение скоростей резания на 40-50% по сравнению с ферритными марками ковкого чугуна
- Образование элементной стружки, высокое тепловыделение при обработке
- Обязательное применение высокоэффективных СОЖ с повышенными охлаждающими свойствами
- Значительный износ режущего инструмента
- Для финишной обработки эффективно использование шлифования и хонингования
- Возможность получения высокого качества поверхности при правильно подобранных режимах финишной обработки
- Рекомендуется применение современных методов обработки (электроэрозионная, ультразвуковая) для сложных элементов
Свариваемость
КЧ60-3 относится к категории чрезвычайно трудносвариваемых материалов, высокоперлитная структура с элементами троостита делает сварку особенно сложной:
- Требуется обязательный предварительный подогрев до 500-550°C
- Рекомендуется использование специальных никелевых или медно-никелевых электродов
- Необходимо крайне медленное, строго контролируемое охлаждение после сварки
- Возможно применение холодной сварки только для аварийно-ремонтных работ
- После сварки обязателен отжиг для снятия внутренних напряжений при 550-600°C
- Для ответственных деталей рекомендуется использовать механические способы соединения
- В ряде случаев применяется ступенчатая сварка с промежуточным термическим отпуском
Износостойкость и коррозионная стойкость
КЧ60-3 обладает исключительной износостойкостью и высокой коррозионной стойкостью:
- Превосходное сопротивление абразивному износу благодаря очень высокой твердости перлитной структуры с элементами троостита и сорбита
- Исключительная стойкость к механическому износу и контактной усталости
- Минимальные противозадирные свойства при наличии ограниченной смазки благодаря включениям графита
- Высокая стабильность размеров при работе в условиях трения и повышенных температур
- Повышенная коррозионная стойкость благодаря оптимизированному химическому составу и наличию хрома и никеля
- Отличная стойкость к окислению при повышенных температурах до 600°C
- Возможность дополнительного повышения износостойкости и коррозионной стойкости поверхностной закалкой или химико-термической обработкой
Термическая обработка
Помимо основного графитизирующего отжига, являющегося частью производственного процесса, готовые изделия из КЧ60-3 могут подвергаться дополнительной термической обработке для оптимизации их свойств:
Отжиг для снятия напряжений
Применяется после механической обработки, сварки или для стабилизации размеров ответственных деталей:
- Температура: 550-600°C
- Выдержка: 3-6 часов в зависимости от массы и габаритов детали
- Охлаждение: медленное, вместе с печью до 300°C, затем на воздухе
- Результат: снижение внутренних напряжений без существенного изменения структуры и свойств
Закалка
Может применяться для повышения твердости и износостойкости деталей:
- Температура: 780-820°C
- Выдержка: 0,5-1,0 часа в зависимости от сечения детали
- Охлаждение: в масле или полимерной среде
- Отпуск: 150-200°C в течение 1-2 часов
- Результат: повышение твердости до 400-450 HB и значительное увеличение износостойкости
Поверхностная закалка
Применяется для деталей, работающих в условиях интенсивного трения и абразивного износа:
- Нагрев поверхностного слоя до 850-900°C (индукционный, газопламенный или лазерный)
- Быстрое охлаждение водой, масляной эмульсией или воздушно-водяной смесью
- Низкотемпературный отпуск при 150-180°C для снятия напряжений
- Результат: повышение твердости поверхностного слоя до 58-65 HRC при сохранении более вязкой сердцевины
Химико-термическая обработка
Может применяться для особых применений, требующих исключительной износостойкости и коррозионной стойкости:
- Азотирование: насыщение поверхностного слоя азотом при температуре 500-550°C в течение 30-80 часов
- Борирование: насыщение поверхности бором при температуре 900-950°C в течение 4-8 часов
- Хромирование: насыщение поверхности хромом при температуре 1000-1050°C в течение 6-12 часов
- Комплексное насыщение (карбонитрирование, хромоазотирование): специальные процессы для получения поверхностных слоев с уникальными свойствами
- Результат: формирование сверхтвердого поверхностного слоя с исключительной износостойкостью и коррозионной стойкостью
Выбор метода термической обработки зависит от конкретных требований к детали и условий ее эксплуатации. Для особо ответственных деталей режимы термообработки разрабатываются индивидуально с учетом химического состава конкретной партии материала.
Формы поставки
Компания "ОборонСпецСплав" предлагает чугун марки КЧ60-3 в следующих формах:
| Вид продукции | Типоразмеры | Нормативный документ | Особенности |
|---|---|---|---|
| Чугунные круги КЧ60-3 | диаметр 30-500 мм | ГОСТ 1215-79, ТУ | Производятся из отливок, имеют цилиндрическую форму, используются для изготовления промышленных и бытовых приспособлений и элементов |
| Чугунные заглушки КЧ60-3 | DN 15-300 | ГОСТ 1215-79, ТУ | Диск с отверстиями, к которому крепятся трубы, предназначен для перекрытия подачи жидкости при проведении ремонтных работ |
| Чугунные контргайки КЧ60-3 | M12-M64 | ГОСТ 1215-79, ТУ | Изделия, которые предотвращают раскручивание от вибраций, изменений температур соединительных частей |
| Чугунные отливки КЧ60-3 | по чертежам заказчика | ГОСТ 1215-79, ТУ | Детали для узлов трения с высочайшими требованиями к износостойкости и нагрузочной способности |
| Чугунные валы КЧ60-3 | по чертежам заказчика | ГОСТ 1215-79, ТУ | Высокопрочные детали вращения для силовых механизмов и приводных систем |
Особенности маркировки продукции
В соответствии с требованиями ГОСТ 1215-79, на изделиях из чугуна КЧ60-3 должна присутствовать следующая маркировка:
- Товарный знак предприятия-изготовителя
- Марка чугуна (КЧ60-3 или КЧ60-3П для обозначения перлитной структуры)
- Номер плавки или партии
- При поставке на экспорт - надпись "Made in Russia" или другая, указанная в договоре
Маркировка наносится литьем или механическим способом в местах, указанных на чертеже. Для мелких отливок допускается маркировка на ярлыках или упаковке.
Вся продукция сопровождается сертификатами качества, подтверждающими соответствие химического состава и механических свойств требованиям ГОСТ 1215-79.
Области применения чугуна КЧ60-3
Благодаря исключительно высокой прочности, твердости, износостойкости и способности выдерживать экстремальные нагрузки, чугун КЧ60-3 находит широкое применение в различных отраслях промышленности:
Машиностроение
- Особо ответственные корпуса редукторов для тяжелых условий эксплуатации
- Высоконагруженные зубчатые колеса и шестерни для силовых передач
- Подшипники скольжения для экстремальных условий работы
- Кулачковые механизмы высокой надежности
- Вальцы и ролики прокатных станов
- Корпуса насосов и компрессоров сверхвысокого давления
- Детали прессового оборудования
Автомобильная промышленность
- Тормозные барабаны и диски большегрузных и специальных автомобилей
- Высоконагруженные детали трансмиссии грузовых автомобилей
- Коленчатые и распределительные валы мощных дизельных двигателей
- Корпусные детали мостов и дифференциалов тяжелой техники
- Элементы подвески специальных транспортных средств
- Поршни и цилиндры гидравлических систем высокого давления
- Детали систем впрыска высокого давления
Горнодобывающая и строительная техника
- Детали дробильно-измельчительного оборудования, работающие в условиях экстремального износа
- Высоконагруженные элементы конвейерных систем
- Корпуса и крышки редукторов горных машин
- Элементы буровых установок
- Зубья и коронки экскаваторов
- Защитные и футеровочные пластины
- Быстроизнашивающиеся детали строительной техники
Сельскохозяйственная техника
- Детали почвообрабатывающих механизмов, работающие в условиях интенсивного абразивного износа
- Корпуса и элементы мощных редукторов
- Детали измельчительных механизмов
- Звенья высоконагруженных конвейерных и транспортерных цепей
- Элементы привода сельхозмашин
- Детали режущих механизмов
- Корпусные элементы силовых агрегатов
Трубопроводные системы
- Запорная и регулирующая арматура сверхвысокого давления
- Специальные фитинги для экстремальных условий эксплуатации
- Корпуса клапанов и вентилей для агрессивных сред
- Детали насосных станций для перекачки абразивных сред
- Специальные заглушки для высоконапорных трубопроводов
- Трубы для транспортировки высокоабразивных материалов
- Элементы трубопроводов нефтегазовой промышленности
Оборонная промышленность
- Детали специального назначения, требующие высочайшей надежности
- Корпусные элементы силовых установок
- Компоненты артиллерийских систем
- Детали механизмов специальной техники
- Элементы бронетехники, не несущие защитных функций
- Детали систем подачи боеприпасов
- Специальные корпусные изделия
Чугун КЧ60-3 особенно эффективен для изготовления деталей, требующих исключительно высокой прочности в сочетании с превосходной износостойкостью и способностью работать в условиях максимальных нагрузок, интенсивного абразивного износа и экстремальных температур. Благодаря своим уникальным характеристикам, он успешно заменяет более дорогостоящие материалы, обеспечивая высокий эксплуатационный ресурс и экономическую эффективность.
Преимущества и недостатки чугуна КЧ60-3
Преимущества:
- Максимальная прочность среди всех марок ковкого чугуна (не менее 600 МПа)
- Исключительная износостойкость благодаря высокодисперсной перлитной структуре с элементами троостита и сорбита
- Очень высокая твердость (260-330 HB)
- Превосходная коррозионная стойкость и окалиностойкость
- Способность работать в условиях экстремальных статических нагрузок
- Высокая теплостойкость (до 600°C)
- Возможность дополнительного повышения твердости и износостойкости термической обработкой
- Отличная стабильность размеров при циклических нагрузках и температурных воздействиях
- Хорошие демпфирующие свойства по сравнению с легированными сталями
- Более низкая стоимость по сравнению с высоколегированными сталями аналогичной прочности
Недостатки:
- Ограниченная пластичность (не менее 3% относительного удлинения)
- Чрезвычайно трудная свариваемость из-за высокоперлитной структуры с элементами троостита
- Сложный и длительный производственный процесс
- Высокая стоимость по сравнению с другими марками чугуна
- Низкая ударная вязкость
- Очень сложная механическая обработка, требующая специализированного инструмента
- Значительные ограничения по получению тонкостенных отливок
- Существенные трудности при получении отливок сложной конфигурации
- Необходимость строжайшего контроля технологических режимов при производстве
- Высокие требования к качеству исходных материалов
Сравнение с другими высокопрочными материалами
Для оптимального выбора материала полезно сравнить КЧ60-3 с другими высокопрочными материалами:
| Параметр | КЧ55-4 | КЧ60-3 | ВЧ80 | Сталь 40Х |
|---|---|---|---|---|
| Предел прочности при растяжении, МПа | не менее 550 | не менее 600 | не менее 800 | 980-1180 (закал.) |
| Относительное удлинение, % | не менее 4 | не менее 3 | не менее 2 | 9-12 |
| Твердость, HB | 230-300 | 260-330 | 250-310 | 260-300 |
| Структура | перлитная с графитом | перл.-троост. с графитом | перлитная с шар. графитом | троостомартенситная |
| Износостойкость | очень высокая | исключительно высокая | высокая | высокая |
| Обрабатываемость | ограниченная | сложная | ограниченная | хорошая (до закалки) |
| Свариваемость | чрезвычайно трудная | практически невозможная | очень трудная | ограниченная |
| Литейные свойства | ограниченные | сложные | плохие | не применимо |
| Демпфирующие свойства | средние | средние | низкие | очень низкие |
| Относительная стоимость | высокая | очень высокая | очень высокая | средняя |
| Основные области применения | детали в условиях экстремального износа | особо ответственные детали для макс. нагрузок | высоконагруженные детали со сложной геометрией | валы, шестерни, крепежные элементы |
По сравнению с КЧ55-4, марка КЧ60-3 имеет более высокую прочность, твердость и износостойкость при несколько меньшей пластичности и более сложных технологических свойствах. В сравнении с высокопрочным чугуном ВЧ80, КЧ60-3 имеет меньшую прочность, но превосходную износостойкость, лучшие демпфирующие свойства и более простые литейные характеристики. По сравнению с легированной сталью 40Х, КЧ60-3 обладает меньшей пластичностью и ударной вязкостью, но выигрывает в износостойкости, демпфирующих свойствах и возможности получения сложных отливок без механической обработки.
Часто задаваемые вопросы (FAQ)
Что делает КЧ60-3 высшей маркой ковкого чугуна по ГОСТ 1215-79?
КЧ60-3 является высшей маркой ковкого чугуна по ГОСТ 1215-79 благодаря максимальным показателям прочности (не менее 600 МПа) среди всех стандартизированных марок ковкого чугуна. Этот материал представляет собой результат многолетних исследований и разработок в области металлургии чугуна. Достижение таких исключительных механических характеристик стало возможным благодаря специальному химическому составу с минимальным содержанием кремния, повышенным содержанием марганца, хрома и молибдена, а также уникальной технологии производства. Особый режим графитизирующего отжига обеспечивает формирование высокодисперсной перлитной структуры металлической основы с элементами троостита и сорбита при минимальном количестве графитовых включений. Несмотря на высочайшую прочность, материал сохраняет минимально необходимую пластичность (не менее 3% относительного удлинения), что делает его пригодным для изготовления ответственных деталей, работающих в экстремальных условиях. Производство КЧ60-3 требует строжайшего контроля на всех этапах, что делает его самой технологически сложной и дорогостоящей маркой ковкого чугуна.
Каковы основные трудности при производстве изделий из КЧ60-3?
Производство изделий из КЧ60-3 сопряжено с рядом существенных технологических трудностей: 1) Требуются высококачественные шихтовые материалы с минимальным содержанием вредных примесей; 2) Необходим высокоточный контроль химического состава с очень узкими допусками, особенно по содержанию углерода, кремния, марганца и хрома; 3) Технология "вагранка-электропечь" требует сложного оборудования и исключительно высокой квалификации персонала; 4) Ограниченная жидкотекучесть и высокая температура заливки (1400-1450°C) создают существенные сложности при формировании отливок; 5) Высокая склонность к образованию усадочных раковин и трещин требует специального проектирования литниковой системы и тщательного контроля скорости охлаждения; 6) Графитизирующий отжиг с особым режимом занимает до 80 часов и требует прецизионного контроля температурных параметров; 7) Очень высокая твердость материала (260-330 HB) создает значительные трудности при механической обработке, требуя применения специального инструмента и режимов резания; 8) Практически невозможная свариваемость ограничивает методы соединения деталей. Преодоление этих сложностей возможно только на высокотехнологичных производствах с современным оборудованием и высококвалифицированным персоналом.
Какие существуют аналоги КЧ60-3 в международных стандартах?
Ковкий чугун КЧ60-3 по ГОСТ 1215-79 имеет следующие приблизительные аналоги в международных стандартах: в европейской системе - EN-GJM-700-2 согласно EN 1562 (хотя эта марка не полностью стандартизирована и является редкой); в американской системе - ASTM A220 Grade 85001 (специальный перлитный ковкий чугун повышенной прочности); в немецкой классификации - специальный класс GTW-70-02 по DIN 1692; в японской - специальная марка высокопрочного ковкого чугуна FCMW70 по JIS G5702; в британской - Grade SP1 согласно BS 6681. Необходимо отметить, что точные эквиваленты КЧ60-3 в большинстве международных стандартов отсутствуют или представлены как специальные марки, поскольку обычно для таких требований к прочности применяются высокопрочные чугуны с шаровидным графитом или легированные стали. При замене материалов в ответственных конструкциях обязательно проведение сравнительных испытаний и детального анализа механических и эксплуатационных свойств в конкретных условиях работы.
В каких случаях целесообразно применять КЧ60-3 вместо высокопрочного чугуна с шаровидным графитом?
Применение КЧ60-3 вместо высокопрочного чугуна с шаровидным графитом (ВЧШГ) целесообразно в следующих случаях: 1) Для деталей, работающих в условиях интенсивного абразивного износа, где высокодисперсная перлитная структура КЧ60-3 с элементами троостита обеспечивает превосходную износостойкость; 2) В узлах трения, где хлопьевидная форма графита обеспечивает лучшие антифрикционные свойства и способность к самосмазыванию по сравнению с шаровидной; 3) В конструкциях, где важны демпфирующие свойства для гашения вибраций (КЧ60-3 имеет лучшие демпфирующие характеристики, чем ВЧШГ); 4) При изготовлении крупногабаритных отливок, где технология производства КЧ60-3 может оказаться более экономичной из-за отсутствия необходимости в дорогостоящих модификаторах для сфероидизации графита; 5) В случаях, когда отливка имеет значительные перепады толщин, что затрудняет получение равномерной структуры с шаровидным графитом; 6) Для деталей с высокими требованиями к коррозионной стойкости и окалиностойкости в промышленных средах. Однако, если ключевыми требованиями являются максимальная прочность, ударная вязкость или способность выдерживать значительные динамические нагрузки, предпочтение обычно отдается ВЧШГ.
Как обеспечить максимальную долговечность деталей из КЧ60-3 в условиях экстремального износа?
Для обеспечения максимальной долговечности деталей из КЧ60-3 в условиях экстремального износа рекомендуется комплексный подход: 1) Оптимизация конструкции детали для равномерного распределения нагрузок и минимизации концентраторов напряжений; 2) Проведение поверхностной закалки рабочих поверхностей до твердости 58-65 HRC с использованием современных методов (лазерная, плазменная закалка); 3) Применение передовых технологий химико-термической обработки, таких как вакуумное борирование или комплексное хромоазотирование; 4) Создание специального микрорельефа поверхности для удержания смазочного материала; 5) Применение современных покрытий, наносимых методами PVD или CVD; 6) Использование композитных технологий, таких как лазерное или плазменное напыление карбидов вольфрама, титана или хрома на рабочие поверхности; 7) Организация эффективной системы смазки с применением современных смазочных материалов с антизадирными и противоизносными присадками; 8) Внедрение системы мониторинга состояния деталей с использованием современных методов неразрушающего контроля; 9) Разработка оптимальных режимов эксплуатации и технического обслуживания. Комплексное применение этих мер может увеличить срок службы деталей из КЧ60-3 в условиях экстремального износа в 3-5 раз по сравнению со стандартной технологией производства.
Заключение
Чугун марки КЧ60-3 представляет собой высшую марку перлитного ковкого чугуна с хлопьевидной формой графита, производимого в соответствии с ГОСТ 1215-79. Этот материал характеризуется исключительно высокими показателями прочности (не менее 600 МПа), твердости (260-330 HB) и износостойкости при сохранении минимально необходимой пластичности (не менее 3%).
Благодаря уникальному сочетанию высочайших механических характеристик, превосходной износостойкости и хорошей коррозионной стойкости, КЧ60-3 находит широкое применение в машиностроении, автомобильной промышленности, горнодобывающей и строительной технике, сельскохозяйственном машиностроении и других отраслях, особенно для деталей, работающих в условиях экстремальных нагрузок и интенсивного износа.
Компания "ОборонСпецСплав" предлагает полный ассортимент изделий из чугуна КЧ60-3, изготовленных в строгом соответствии с требованиями ГОСТ 1215-79, с возможностью производства по индивидуальным чертежам заказчика.
В основу данной статьи положены технические требования ГОСТ 1215-79, регламентирующего производство и характеристики ковких чугунов, а также накопленный многолетний опыт инженеров-металлургов компании "ОборонСпецСплав" в области разработки и применения высокопрочных чугунов в различных отраслях промышленности, включая оборонный комплекс.
