Латунь марки Л85: характеристики, применение и технологические особенности

Латунь Л85 представляет собой высококачественный двойной медно-цинковый сплав с повышенным содержанием меди (до 85%), что обеспечивает материалу исключительные технологические и эксплуатационные характеристики. Этот сплав, относящийся к категории томпаковых латуней, отличается превосходной пластичностью, высокой коррозионной стойкостью и отличной обрабатываемостью давлением. Компания "ОборонСпецСплав" предлагает широкий ассортимент продукции из латуни Л85, изготовленной в строгом соответствии с требованиями ГОСТ 15527-2004.

Расшифровка маркировки Л85

Обозначение марки латуни Л85 имеет простую и логичную структуру:

• Л — указывает на принадлежность материала к категории латуней (медно-цинковых сплавов);
• 85 — обозначает среднее процентное содержание меди в сплаве (85%).

Таким образом, маркировка Л85 характеризует двойную латунь с высоким содержанием меди (84-86%), что классифицирует её как томпаковую латунь. Латуни с таким высоким содержанием меди занимают промежуточное положение между классическими латунями и чистой медью, сочетая превосходную пластичность и коррозионную стойкость меди с улучшенными механическими характеристиками латуней.

Химический состав латуни Л85

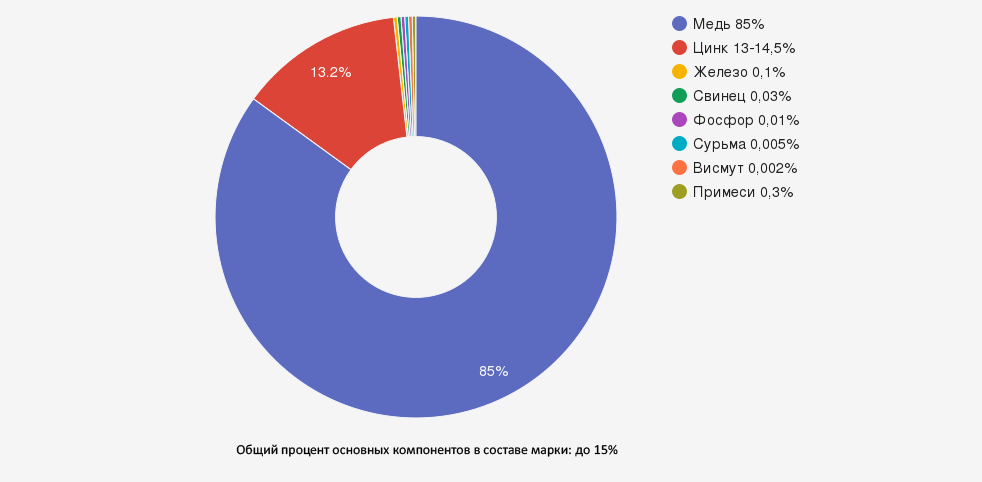

В соответствии с ГОСТ 15527-2004, химический состав латуни Л85 включает следующие элементы:

Суммарное содержание примесей в латуни Л85 не должно превышать 0,3% от общей массы сплава. Такой химический состав с очень высоким содержанием меди (84-86%) и строгим контролем примесей обеспечивает исключительную чистоту сплава и его превосходные технологические характеристики.

Плотность латуни Л85 составляет приблизительно 8,7 г/см³, что выше, чем у латуней с меньшим содержанием меди, и приближается к плотности чистой меди (8,96 г/см³).

Физические и механические свойства

Латунь Л85 характеризуется следующими физико-механическими показателями:

Физические свойства:

• Плотность: 8,7 г/см³
• Температура плавления: около 1025°C
• Температура горячей обработки: 700-850°C
• Температура отжига: 500-650°C
• Теплопроводность: 159-165 Вт/(м·К)
• Удельное электрическое сопротивление: 0,045-0,050 Ом·мм²/м
• Коэффициент линейного расширения: 18,0-18,5·10^-6 К^-1
• Модуль упругости: 110-115 ГПа

Механические свойства (в зависимости от состояния поставки):

Латунь Л85 отличается исключительно высокими показателями пластичности, особенно в отожженном состоянии, где относительное удлинение может достигать 70-80%. Это делает её идеальным материалом для операций глубокой вытяжки, чеканки, ковки и других видов холодной деформации.

Благодаря очень высокому содержанию меди (84-86%), сплав Л85 демонстрирует превосходные показатели тепло- и электропроводности, что делает его оптимальным выбором для применения в электротехнической промышленности и теплообменной аппаратуре.

Технологические свойства и особенности обработки

Латунь Л85 обладает выдающимися технологическими характеристиками, определяющими широкие возможности её обработки:

Обработка давлением

Основной метод обработки латуни Л85 – деформация давлением. Сплав демонстрирует исключительную пластичность, что делает его идеальным для следующих процессов:

• Холодная штамповка – превосходная способность к глубокой вытяжке сложных форм;
• Чеканка – отличная передача мельчайших деталей рельефа при изготовлении монет, медалей, значков;
• Ковка – возможность создания высокохудожественных изделий с проработкой тонких деталей;
• Прокатка – получение тонких листов и лент с высоким качеством поверхности;
• Волочение – производство проволоки тонких сечений и труб с малой толщиной стенки.

Термическая обработка

Для восстановления пластичности после холодной деформации и снятия внутренних напряжений латунь Л85 подвергают рекристаллизационному отжигу при температуре 500-650°C. Этот процесс обеспечивает формирование оптимальной микроструктуры и максимальную пластичность материала, что особенно важно для последующих операций формоизменения.

Сварка и пайка

Латунь Л85 хорошо поддается сварке и пайке следующими методами:

• Аргонодуговая сварка – предпочтительный метод, обеспечивающий высокое качество соединения;
• Газовая сварка – возможна с применением специальных флюсов;
• Пайка – обеспечивает прочные и герметичные соединения при правильном выборе припоя и флюса.

Обрабатываемость резанием

Латунь Л85 имеет удовлетворительную обрабатываемость резанием. Из-за очень низкого содержания свинца (до 0,005%) и высокой пластичности, при механической обработке рекомендуется использовать острозаточенный инструмент и оптимальные режимы резания для предотвращения наростообразования на режущей кромке.

Отделка поверхности

Латунь Л85 прекрасно поддается различным видам отделки:

• Полировка – возможность получения зеркальной поверхности;
• Эмалирование – хорошая адгезия с эмалями различных типов;
• Лакирование и окрашивание – отличная совместимость с лакокрасочными материалами;
• Гальванические покрытия – высокая адгезия с никелем, хромом, серебром, золотом.

Важной особенностью латуни Л85 является её устойчивость к окислению после механической обработки, что позволяет сохранять привлекательный внешний вид изделий без дополнительной защиты поверхности.

Коррозионная стойкость

Латунь Л85 обладает исключительно высокой коррозионной стойкостью благодаря очень высокому содержанию меди:

• Атмосферостойкость – превосходная устойчивость к атмосферной коррозии в городских и промышленных условиях;
• Водостойкость – высокая стойкость к коррозии в пресной и морской воде;
• Химическая стойкость – хорошая устойчивость к воздействию органических кислот, щелочей и солей;
• Противодействие коррозии – материал препятствует образованию коррозии на поверхности изделий.

Особенно важным преимуществом латуни Л85 является практически полное отсутствие склонности к обесцинкованию (избирательной коррозии с вымыванием цинка), что обусловлено очень высоким содержанием меди. Это делает сплав оптимальным для изделий, эксплуатируемых в условиях повышенной влажности и агрессивных сред.

При длительной эксплуатации в атмосферных условиях на поверхности латуни Л85 может формироваться тонкая патина, которая не только не ухудшает внешний вид изделий, но и служит дополнительной защитой от дальнейшей коррозии.

Формы поставки латуни Л85

Компания "ОборонСпецСплав" предлагает латунь Л85 в различных формах поставки:

Латунный лист Л85

Сплошной профиль прямоугольной формы, изготавливаемый методом холодной или горячей деформации. Листы из латуни Л85 широко применяются в электротехнической промышленности, для изготовления теплообменной аппаратуры и декоративных изделий. Производятся в соответствии с ГОСТ 2208-2007.

Толщина листов: от 0,5 до 25 мм

Состояние поставки: мягкое, полутвердое, твердое

Латунный пруток Л85

Сортовой прокат круглого сплошного сечения, изготавливаемый методом прессования или вытяжки. Прутки из латуни Л85 используются для производства деталей методом механической обработки, в частности, компонентов музыкальных инструментов, декоративных элементов и технических деталей. Поставляются согласно ГОСТ 2060-2006.

Диаметр прутков: от 3 до 160 мм

Состояние поставки: прессованные, тянутые

Латунная фольга Л85

Тонколистовой материал в виде полосы, поставляемый в рулонах, с минимальной толщиной от 0,05 мм. Фольга из латуни Л85 применяется в электронике, приборостроении, для изготовления художественных изделий и декоративных элементов. Производится в соответствии с ГОСТ 5638-75.

Толщина фольги: от 0,05 до 0,5 мм

Ширина: от 10 до 600 мм

Состояние поставки: мягкое, полутвердое

Латунная полоса Л85

Полуфабрикат прямоугольного поперечного сечения, изготавливаемый методом прокатки. Полосы из латуни Л85 используются для производства различных деталей методом штамповки, электротехнических компонентов и декоративных элементов. Поставляются согласно ГОСТ 2208-2007.

Толщина полосы: от 0,5 до 10 мм

Ширина: от 10 до 600 мм

Состояние поставки: мягкое, полутвердое, твердое

Латунная проволока Л85

Длинномерный профиль круглого сечения, изготавливаемый методом волочения. Проволока из латуни Л85 применяется в электротехнике, приборостроении, для изготовления токопроводящих элементов, контактов и декоративных изделий. Производится в соответствии с ГОСТ 1066-2015.

Диаметр проволоки: от 0,1 до 10 мм

Состояние поставки: мягкое, полутвердое, твердое

Все формы поставки латуни Л85 сопровождаются сертификатами качества, подтверждающими соответствие продукции требованиям стандартов и технических условий.

Области применения латуни Л85

Благодаря уникальному сочетанию технологических и эксплуатационных свойств, латунь Л85 находит широкое применение в различных отраслях промышленности:

Электротехническая промышленность

• Токопроводящие элементы;
• Контактные группы;
• Компоненты электрических соединений;
• Детали электротехнической аппаратуры.

Теплотехника и холодильное оборудование

• Конденсаторные трубы;
• Теплообменники;
• Змеевики;
• Детали холодильного оборудования;
• Компоненты теплотехнической аппаратуры.

Химическая промышленность

• Детали химической аппаратуры;
• Компоненты, работающие в агрессивных средах;
• Элементы реакторов и емкостей.

Гибкие металлические конструкции

• Гибкие шланги;
• Сильфоны;
• Компенсаторы температурных расширений;
• Гофрированные элементы.

Монетное и медальерное производство

• Монеты;
• Медали;
• Значки;
• Наградные знаки;
• Сувенирная продукция.

Декоративно-прикладное искусство

• Художественные изделия;
• Ювелирные украшения;
• Предметы интерьера;
• Скульптурные элементы.

Музыкальная индустрия

• Детали духовых инструментов;
• Компоненты струнных инструментов;
• Резонаторы;
• Декоративные элементы музыкальных инструментов.

Особую ценность латунь Л85 представляет для изделий, требующих сочетания высокой пластичности, хорошей тепло- и электропроводности, отличной коррозионной стойкости и привлекательного внешнего вида. Благодаря способности к деформации в условиях низких температур, материал также находит применение в оборудовании, эксплуатируемом в условиях Крайнего Севера.

Преимущества и особенности латуни Л85

Преимущества:

• Исключительно высокая пластичность, позволяющая изготавливать изделия сложной формы;
• Превосходная коррозионная стойкость, препятствующая образованию коррозии на поверхности;
• Высокая тепло- и электропроводность, приближающаяся к показателям чистой меди;
• Отличная деформируемость в условиях низких температур;
• Хорошая обрабатываемость давлением как в холодном, так и в горячем состоянии;
• Устойчивость к окислению после механической обработки;
• Возможность разнообразной отделки поверхности (полировка, эмалирование, лакирование);
• Антифрикционные свойства, важные для деталей трения;
• Привлекательный внешний вид с золотистым оттенком, близким к цвету чистого золота;
• Экологическая безопасность благодаря минимальному содержанию вредных примесей.

Особенности и ограничения:

• Высокая стоимость из-за очень большого содержания меди;
• Относительно невысокая прочность по сравнению с многокомпонентными латунями;
• Ограниченная обрабатываемость резанием из-за очень низкого содержания свинца;
• Склонность к деформационному упрочнению при холодной обработке;
• Необходимость промежуточных отжигов при многоступенчатой холодной деформации;
• Сравнительно высокая температура плавления (около 1025°C), требующая специального плавильного оборудования.

Аналоги и заменители

При отсутствии возможности использования латуни Л85 могут применяться следующие аналоги:

Отечественные аналоги:

• Л90 — томпак с более высоким (88-91%) содержанием меди, имеет лучшую пластичность и коррозионную стойкость, но более высокую стоимость;
• Л80 — латунь с меньшим (79-81%) содержанием меди, несколько уступает по пластичности и коррозионной стойкости, но имеет более низкую цену;
• Л70 — латунь с содержанием меди 69-71%, обладает более высокой прочностью, но значительно уступает по пластичности и коррозионной стойкости.

Зарубежные аналоги:

• C22000 — американский аналог по стандарту ASTM;
• CuZn15 — европейский аналог по стандарту EN;
• CZ102 — британский аналог по стандарту BS;
• H85 — китайский аналог по стандарту GB.

При выборе заменителя необходимо учитывать конкретные требования к изделию и условия его эксплуатации, так как даже незначительное изменение содержания меди может существенно повлиять на технологические и эксплуатационные свойства материала.

Часто задаваемые вопросы о латуни Л85

Заключение

Латунь Л85 – высококачественный двойной сплав с содержанием меди 84-86%, относящийся к категории томпаковых латуней. Материал отличается исключительной пластичностью, превосходной коррозионной стойкостью и отличной тепло- и электропроводностью.

Благодаря уникальному сочетанию свойств, латунь Л85 широко применяется в электротехнической промышленности, теплотехнике, химическом машиностроении, а также для изготовления монет, медалей, художественных изделий и музыкальных инструментов. Особую ценность представляет использование этого материала для производства гибких шлангов, сильфонов и других изделий, требующих высокой пластичности и коррозионной стойкости.

Компания "ОборонСпецСплав" предлагает латунь Л85 в различных формах поставки: листы, прутки, фольга, полосы и проволока. Вся продукция изготавливается в строгом соответствии с требованиями ГОСТ 15527-2004 и сопровождается сертификатами качества.
