Латунь марки ЛО90-1 представляет собой сложнолегированный медно-цинковый сплав с исключительно высоким содержанием меди (88-91%), относящийся к категории томпаков. Благодаря значительному преобладанию меди и небольшому добавлению олова, этот материал обладает уникальным комплексом эксплуатационных характеристик, включая превосходную электро- и теплопроводность, высокую коррозионную стойкость и пластичность, а также привлекательный золотистый цвет, что делает его ценным сплавом для применения в электротехнике, приборостроении, декоративных изделиях и многих других областях.
Расшифровка марки ЛО90-1
Маркировка данного сплава имеет следующую расшифровку:
- Л - латунь (сплав на основе меди и цинка)
- О - содержит олово как легирующий элемент
- 90 - номинальное содержание меди около 90%
- 1 - номинальное содержание олова около 1% (фактически 0,25-0,75%)

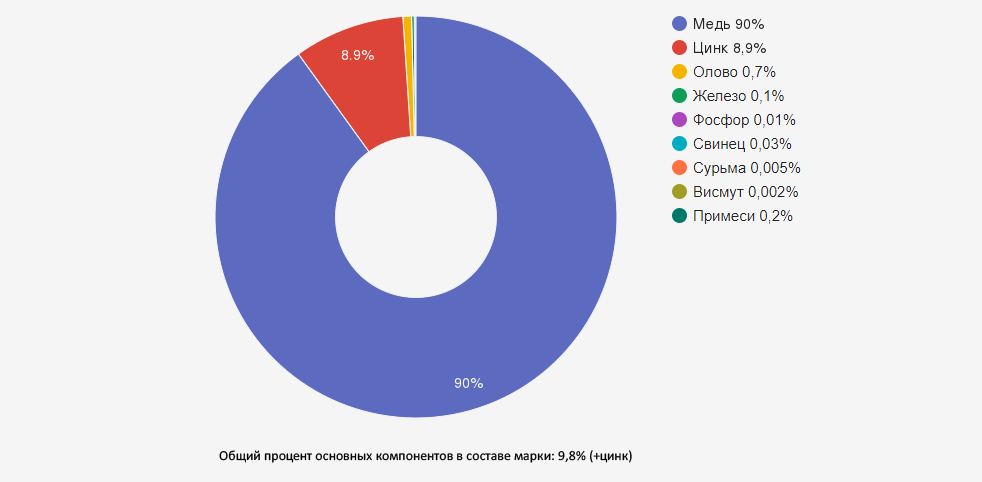

Химический состав латуни ЛО90-1
Сплав ЛО90-1 производится в соответствии с требованиями ГОСТ 15527-2004, который регламентирует следующий химический состав:
| Элемент | Содержание, % | Влияние на свойства сплава |
|---|---|---|
| Медь (Cu) | 88,0-91,0 | Основной компонент, обеспечивает высокую электро- и теплопроводность, пластичность, коррозионную стойкость |
| Цинк (Zn) | 8,05-11,75 | Второй основной компонент, улучшает литейные свойства, снижает стоимость |
| Олово (Sn) | 0,25-0,75 | Повышает коррозионную стойкость и механические свойства |
| Железо (Fe) | до 0,1 | Примесь, содержание ограничено для сохранения электропроводности |
| Свинец (Pb) | до 0,03 | Улучшает обрабатываемость резанием |
| Фосфор (P) | до 0,01 | Действует как раскислитель при производстве |
| Сурьма (Sb) | до 0,005 | Примесь, содержание строго контролируется |
| Висмут (Bi) | до 0,002 | Примесь, содержание строго контролируется |
Исключительно высокое содержание меди (88-91%) и малое количество цинка (8,05-11,75%) определяют принадлежность данного сплава к категории томпаков и обуславливают его специфические свойства, особенно высокую электропроводность и теплопроводность, близкие к показателям чистой меди.
Механические и физические свойства латуни ЛО90-1
Латунь ЛО90-1 может поставляться в мягком (отожженном) или твердом (наклепанном) состоянии, что определяет различия в механических свойствах:
| Параметр | Мягкое состояние (М) | Твердое состояние (Т) |
|---|---|---|
| Предел прочности при растяжении (σв), МПа | 290-340 | 400-450 |
| Предел текучести (σт), МПа | 90-120 | 350-380 |
| Относительное удлинение (δ), % | 45-60 | 3-5 |
| Твердость по Бринеллю, НВ | 60-80 | 120-140 |
Физические характеристики латуни ЛО90-1:
| Параметр | Значение |
|---|---|
| Плотность, г/см³ | 8,8-8,9 |
| Температура плавления, °C | 980-1000 |
| Температура рекристаллизации, °C | 300-350 |
| Коэффициент теплового расширения, α×10⁻⁶, 1/°C | 17,5-18,0 |
| Теплопроводность, Вт/(м·К) | 180-200 |
| Удельное электрическое сопротивление, Ом·м×10⁻⁸ | 3,5-4,0 |
| Электропроводность, % от меди | 65-75 |
Сплав ЛО90-1 обладает следующими ключевыми характеристиками:
- Высокая электропроводность, достигающая 65-75% от уровня чистой меди
- Превосходная теплопроводность
- Отличная коррозионная стойкость, особенно после отжига
- Высокая пластичность в отожженном состоянии
- Привлекательный золотистый цвет, сходный с цветом золота
- Немагнитность
Технологические свойства и особенности обработки
Латунь ЛО90-1 обладает рядом важных технологических свойств, определяющих особенности её обработки и области применения:
Обработка давлением
Благодаря высокому содержанию меди, сплав ЛО90-1 обладает исключительной пластичностью и превосходно обрабатывается давлением:
- Горячая деформация - выполняется при температуре 700-800°C, обеспечивая получение заготовок различной формы
- Холодная деформация - сплав отлично поддается холодной прокатке, волочению, штамповке благодаря высокой пластичности
- Глубокая вытяжка - материал идеально подходит для изготовления изделий методом глубокой вытяжки благодаря значительному относительному удлинению
Термическая обработка
Для снятия внутренних напряжений и восстановления пластичности после холодной деформации применяется отжиг:
- Температура отжига: 600-700°C
- Время выдержки: зависит от размеров изделия, обычно 1-2 часа
- Охлаждение: медленное на воздухе или в печи
После отжига латунь становится мягкой и податливой к деформациям, что позволяет производить дальнейшую обработку давлением.
Обрабатываемость резанием
Латунь ЛО90-1 имеет удовлетворительную обрабатываемость резанием, хотя и несколько ниже, чем у латуней с большим содержанием свинца. Для получения качественной поверхности рекомендуется:
- Использовать острозаточенный режущий инструмент
- Применять оптимальные режимы резания: скорость 100-150 м/мин, подача 0,1-0,3 мм/об
- Обеспечивать эффективное охлаждение в зоне резания
Коррозионная стойкость
Благодаря высокому содержанию меди и наличию олова, латунь ЛО90-1 обладает превосходной коррозионной стойкостью:
- Высокая устойчивость к атмосферной коррозии
- Стойкость к коррозии в пресной и морской воде
- Устойчивость к воздействию слабых кислот и щелочей
- Исключительная стойкость к обесцинкованию благодаря малому содержанию цинка
Сварка и пайка
Соединение деталей из латуни ЛО90-1 может осуществляться следующими методами:
- Пайка - наиболее предпочтительный метод соединения, обеспечивающий высокое качество шва. Рекомендуются припои на основе меди с добавлением серебра или фосфора.
- Аргонодуговая сварка - может применяться с хорошими результатами благодаря малому содержанию цинка, что снижает риск его выгорания.
- Контактная сварка - применяется для соединения тонколистовых материалов и проволоки.
Формы поставки латуни ЛО90-1
Компания "ОборонСпецСплав" поставляет латунь ЛО90-1 в различных формах в соответствии с ГОСТ 15527-2004 и другими нормативными документами:
Листы и плиты
- Листы - толщиной от 0,5 до 25 мм, шириной от 100 до 1200 мм
- Плиты - толщиной от 25 до 100 мм, шириной от 100 до 1000 мм
Ленты и полосы
- Ленты - толщиной от 0,05 до 2,0 мм, шириной от 10 до 300 мм, в рулонах
- Полосы - толщиной от 0,2 до 10 мм, шириной от 10 до 600 мм
Фольга
- Толщиной от 0,001 до 0,05 мм, в рулонах различной ширины
Прутки
- Круглые - диаметром от 3 до 160 мм
- Квадратные - со стороной от 5 до 60 мм
- Шестигранные - с размером "под ключ" от 5 до 60 мм
Проволока
- Диаметром от 0,05 до 12 мм
- В мотках, бухтах или на катушках
- Различной степени твердости
Все поставляемые полуфабрикаты проходят строгий контроль качества и сопровождаются необходимыми сертификатами соответствия.
Области применения латуни ЛО90-1
Благодаря уникальному сочетанию высокой электро- и теплопроводности, коррозионной стойкости и привлекательного внешнего вида, латунь ЛО90-1 широко применяется в различных отраслях промышленности:
Электротехника и электроника
- Токопроводящие детали
- Контактные элементы и клеммы
- Разъемы и соединители
- Проводники и шины
- Контактные пружины
Приборостроение
- Компоненты точных приборов
- Детали измерительной аппаратуры
- Элементы оптических приборов
- Корпусные детали малогабаритных устройств
Машиностроение
- Детали подшипников скольжения
- Компоненты гидравлических и пневматических систем
- Элементы теплообменного оборудования
- Детали узлов трения
Авиация и космонавтика
- Элементы электрических систем
- Компоненты приборного оборудования
- Детали радиотехнических устройств
- Элементы теплоотводящих систем
Ювелирное дело и декоративно-прикладное искусство
- Ювелирные изделия и бижутерия
- Сувенирная продукция
- Декоративные элементы интерьера
- Фурнитура мебели и дверей
- Художественные изделия
Архитектура и строительство
- Декоративные элементы отделки
- Фурнитура для окон и дверей
- Элементы осветительных приборов
- Архитектурные детали
Преимущества и недостатки латуни ЛО90-1
Преимущества:
- Исключительно высокая электропроводность (65-75% от меди)
- Превосходная теплопроводность
- Отличная коррозионная стойкость в различных средах
- Высокая пластичность, позволяющая получать изделия сложной формы
- Привлекательный золотистый цвет, сходный с цветом золота
- Немагнитность
- Хорошая паяемость и свариваемость
- Экологическая безопасность (минимальное содержание свинца)
Недостатки:
- Относительно высокая стоимость из-за большого содержания меди
- Меньшая прочность по сравнению с другими конструкционными материалами
- Склонность к наклепу при механической обработке
- Умеренная обрабатываемость резанием
- Ограниченная применимость при высоких температурах
Аналоги латуни ЛО90-1
При проектировании изделий в некоторых случаях могут рассматриваться альтернативные материалы:
| Марка | Страна | Особенности и отличия |
|---|---|---|
| Л90 | Россия | Не содержит олова, более экономичный вариант с несколько меньшей коррозионной стойкостью |
| ЛО85-0.5 | Россия | Содержит меньше меди, больше цинка, с добавлением олова |
| CuZn10Sn | Европа (EN) | Европейский аналог высокомедной оловянной латуни |
| C22000 | США (ASTM) | Американский аналог томпака с добавлением олова |
| JIS H3100 C2200 | Япония | Японский аналог высокомедной латуни |
При замене латуни ЛО90-1 на аналоги необходимо учитывать различия в химическом составе и механических свойствах, которые могут повлиять на эксплуатационные характеристики изделия.
Вопросы и ответы о латуни ЛО90-1
Почему латунь ЛО90-1 называют томпаком?
Латунь ЛО90-1 относится к категории томпаков из-за высокого содержания меди (88-91%) и соответственно малого количества цинка (8,05-11,75%). Термин "томпак" исторически закрепился за латунями, содержащими более 80% меди, которые отличаются характерным желто-красным или золотистым цветом, напоминающим цвет золота. Этот оттенок становится тем ближе к цвету золота, чем выше содержание меди в сплаве. Благодаря этому визуальному сходству с золотом, томпаки, включая ЛО90-1, традиционно использовались для изготовления декоративных изделий, ювелирной бижутерии и отделки, имитирующей золото. Однако, помимо привлекательного внешнего вида, томпаки обладают высокой электро- и теплопроводностью, пластичностью и коррозионной стойкостью, что делает их ценными техническими материалами для различных отраслей промышленности.
Как влияет добавление олова на свойства латуни ЛО90-1?
Добавление олова (0,25-0,75%) в латунь ЛО90-1 оказывает многостороннее влияние на её свойства. Прежде всего, олово значительно повышает коррозионную стойкость сплава, особенно в морской воде и агрессивных средах, предотвращая процесс обесцинкования (избирательного вымывания цинка). Это особенно важно для высокомедных латуней, где даже незначительное вымывание цинка может привести к изменению свойств материала. Олово также способствует улучшению механических характеристик: повышает прочность и твердость сплава без существенного снижения пластичности. Кроме того, оно улучшает антифрикционные свойства, что важно для деталей узлов трения. С технологической точки зрения, олово положительно влияет на литейные свойства и паяемость латуни. В декоративных применениях олово придает сплаву более насыщенный золотистый оттенок и повышает устойчивость к потускнению, сохраняя привлекательный внешний вид изделий в течение длительного времени.
Можно ли использовать латунь ЛО90-1 для изготовления контактов электрических разъемов?
Латунь ЛО90-1 отлично подходит для изготовления контактов электрических разъемов благодаря сочетанию нескольких важных свойств. Высокая электропроводность (65-75% от меди) обеспечивает хорошую передачу электрического тока с минимальными потерями. Превосходная коррозионная стойкость гарантирует длительный срок службы контактов без окисления и деградации поверхности. Механические свойства сплава позволяют изготавливать контакты различной формы с необходимой упругостью и прочностью. При проектировании контактных узлов из латуни ЛО90-1 следует учитывать, что для повышения твердости, износостойкости и улучшения контактных свойств на поверхность может наноситься гальваническое покрытие (серебрение, золочение, никелирование). Для повышения упругих свойств контактные элементы часто изготавливаются из латуни в наклепанном состоянии, что повышает их твердость и пределы упругости. В целом, латунь ЛО90-1 является экономически эффективной альтернативой бронзам и другим более дорогим сплавам для многих типов электрических разъемов.
Какова максимальная рабочая температура для деталей из латуни ЛО90-1?
Максимальная рабочая температура для деталей из латуни ЛО90-1 составляет примерно 300-350°C при длительной эксплуатации. При более высоких температурах начинается заметное снижение механических свойств вследствие процессов рекристаллизации и рекомбинации дефектов кристаллической решетки. Для кратковременного воздействия допустимы температуры до 400-450°C без существенного изменения свойств материала. При температурах выше 500°C происходит интенсивное окисление поверхности и возможно частичное испарение цинка, что приводит к изменению состава и свойств сплава. Для деталей, работающих при повышенных температурах в циклическом режиме, рекомендуется ограничить максимальную рабочую температуру до 250-300°C для обеспечения стабильности размеров и механических характеристик. Латунь ЛО90-1 сохраняет свои электрические и теплопроводящие свойства при низких температурах до криогенных значений, что делает её пригодной для применения в широком диапазоне температурных условий.
Какие особенности полировки изделий из латуни ЛО90-1 для декоративных целей?
Полировка изделий из латуни ЛО90-1 для декоративных целей имеет ряд особенностей, связанных с высоким содержанием меди в сплаве. Процесс полировки обычно включает несколько этапов. Сначала проводится предварительная подготовка поверхности с использованием абразивных материалов с постепенным уменьшением зернистости от 400 до 2000 грит. Затем выполняется промежуточная полировка с применением фетровых или тканевых кругов с полировальными пастами средней абразивности. Финишная полировка осуществляется мягкими полировальными кругами с тонкими полировальными составами, обеспечивающими зеркальный блеск. Благодаря высокому содержанию меди, латунь ЛО90-1 особенно хорошо поддается полировке и может приобретать исключительно высокий блеск с золотистым оттенком. Для защиты полированной поверхности от окисления и потускнения рекомендуется нанесение прозрачных лаков или специальных защитных составов. Для создания эффекта состаренного металла может применяться патинирование с использованием специальных химических составов, которые придают поверхности характерные оттенки от коричневого до зеленоватого, часто используемые в декоративно-прикладном искусстве.
Заключение
Латунь ЛО90-1 представляет собой уникальный сплав, сочетающий в себе превосходную электро- и теплопроводность, высокую коррозионную стойкость, отличную пластичность и привлекательный золотистый цвет. Благодаря исключительно высокому содержанию меди (88-91%) и небольшому добавлению олова (0,25-0,75%), этот материал занимает особое место среди латуней, приближаясь по ряду характеристик к чистой меди, но сохраняя преимущества латунных сплавов.
Широкий спектр применения латуни ЛО90-1 – от электротехники и приборостроения до ювелирных изделий и архитектурных элементов – обусловлен её уникальными свойствами, включая высокую электропроводность, теплопроводность, коррозионную стойкость и технологичность обработки. Это делает данный сплав востребованным материалом в современной промышленности, где требуется сочетание функциональности и эстетики.
Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из латуни ЛО90-1, изготовленных в строгом соответствии с требованиями ГОСТ 15527-2004. Наши специалисты обладают глубокими знаниями и богатым опытом в области применения цветных металлов и сплавов и готовы предоставить квалифицированную консультацию по выбору оптимальных материалов для решения ваших конкретных технических задач.
Эта статья подготовлена на основе технических требований ГОСТ 15527-2004 и многолетней практики применения высокомедных латуней специалистами компании "ОборонСпецСплав". В материале использованы результаты лабораторных испытаний и анализ эксплуатационных характеристик изделий из латуни ЛО90-1 в различных условиях.
