Латунь ЛЖС58-1-1: характеристики и применение свинцовой латуни

Латунь ЛЖС58-1-1 представляет собой специальный медно-цинковый сплав с добавлением железа и свинца, что обеспечивает материалу исключительные технологические свойства. Данная марка относится к категории свинцовых латуней и благодаря своему уникальному составу обладает превосходной обрабатываемостью резанием, что делает её незаменимой для изготовления деталей сложной конфигурации методом механической обработки.

Расшифровка марки ЛЖС58-1-1

Маркировка данного сплава имеет следующую расшифровку:

• Л - латунь (сплав на основе меди и цинка)
• Ж - содержит железо как легирующий элемент
• С - содержит свинец как легирующий элемент
• 58 - среднее содержание меди составляет около 58%
• 1 - номинальное содержание железа около 1%
• 1 - номинальное содержание свинца около 1%

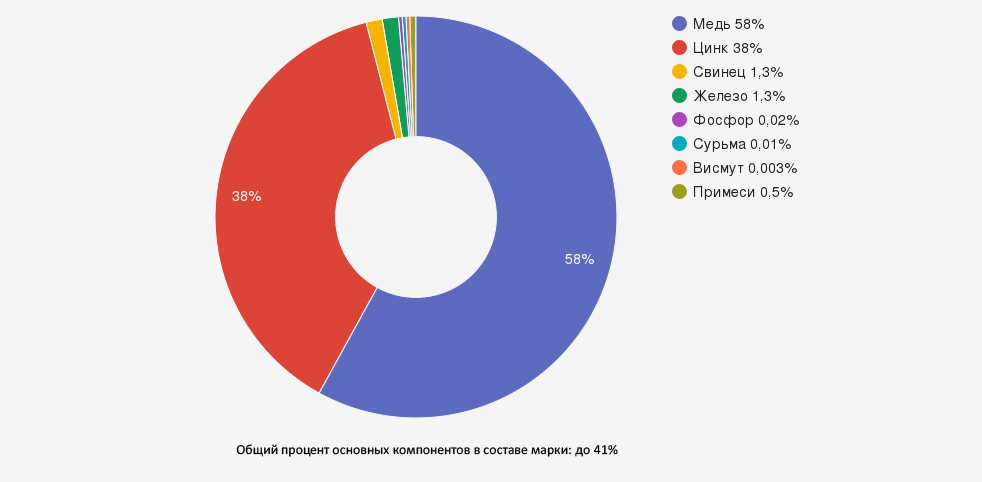

Химический состав латуни ЛЖС58-1-1

Сплав ЛЖС58-1-1 производится в соответствии с требованиями ГОСТ 15527-2004, который регламентирует следующий химический состав:

Элемент	Содержание, %	Влияние на свойства сплава
Медь (Cu)	56,0-58,0	Основной компонент, определяет базовые характеристики сплава
Железо (Fe)	0,7-1,3	Повышает прочность и твердость сплава
Свинец (Pb)	0,7-1,3	Улучшает обрабатываемость резанием, способствует образованию мелкой стружки
Сурьма (Sb)	до 0,01	Примесь, строго контролируется
Висмут (Bi)	до 0,003	Примесь, строго контролируется
Фосфор (P)	до 0,02	Действует как раскислитель при производстве
Цинк (Zn)	Остальное	Второй основной компонент, определяет пластичность

Суммарное содержание прочих примесей не должно превышать 0,5% от общего состава сплава, что обеспечивает стабильность его характеристик.

Механические и физические свойства латуни ЛЖС58-1-1

Латунь ЛЖС58-1-1 характеризуется комплексом физико-механических свойств, которые определяют области её применения:

Параметр	Значение
Предел прочности при растяжении (σв), МПа:
- для твердого состояния	до 170
- для мягкого состояния	до 85
Относительное удлинение (δ), %	15-40 (в зависимости от состояния)
Твердость по Бринеллю, НВ	80-100
Плотность, г/см³	8,4-8,5
Температура плавления, °C	895
Коэффициент теплового расширения, α×10⁻⁶, 1/°C	19,0
Теплопроводность, Вт/(м·К)	110-120

В зависимости от метода обработки и назначения прокат из латуни ЛЖС58-1-1 может поставляться в различных состояниях:

• Мягкое (М) - после отжига, характеризуется наибольшей пластичностью
• Полутвердое (П) - после неполного отжига или небольшой степени деформации
• Твердое (Т) - после холодной деформации, обладает повышенной прочностью
• Прессованное - после горячего прессования, сочетает достаточную прочность и пластичность

Технологические свойства и особенности обработки

Свинцовая латунь ЛЖС58-1-1 обладает рядом важных технологических преимуществ, которые определяют её широкое применение в промышленности:

Обрабатываемость резанием

Основным достоинством латуни ЛЖС58-1-1 является превосходная обрабатываемость резанием. Присутствие свинца в составе сплава способствует:

• Образованию мелкой, легко отделяемой стружки
• Снижению износа режущего инструмента
• Возможности применения высоких скоростей резания
• Получению деталей с высоким качеством поверхности
• Повышению производительности механической обработки

Благодаря этим свойствам латунь ЛЖС58-1-1 идеально подходит для изготовления мелких и сложных деталей, требующих высокой точности размеров и качества поверхности.

Пластическая деформация

Латунь ЛЖС58-1-1 хорошо поддается обработке давлением, как в горячем, так и в холодном состоянии:

• Прокатка - получение листов, полос, прутков
• Прессование - формирование профилей сложного сечения
• Ковка и штамповка - изготовление фасонных заготовок
• Волочение - производство проволоки и тонкостенных труб

Коррозионная стойкость

Сплав демонстрирует хорошую стойкость к коррозии в различных средах:

• Атмосферные условия, включая морской воздух
• Пресная и морская вода
• Сухой пар
• Спиртовые растворы
• Многие слабоагрессивные химические среды

Стойкость к низким температурам

Особым свойством латуни ЛЖС58-1-1 является сохранение пластичности даже при экстремально низких температурах, вплоть до температуры жидкого гелия. Это делает сплав ценным для криогенной техники и оборудования, работающего в условиях Крайнего Севера.

Особенности сварки и пайки

При необходимости соединения деталей из латуни ЛЖС58-1-1 следует учитывать следующие особенности:

• Пайка - наиболее предпочтительный метод соединения, обеспечивающий высокое качество шва. Рекомендуются припои на основе меди с добавлением серебра или фосфора.
• Сварка - выполняется с ограничениями из-за наличия свинца, который может вызывать пористость швов. При необходимости сварки рекомендуется аргонодуговой метод с применением специальных флюсов.

Формы поставки латуни ЛЖС58-1-1

Компания "ОборонСпецСплав" поставляет латунь ЛЖС58-1-1 в различных формах в соответствии с ГОСТ 15527-2004 и другими нормативными документами:

Прутки

• Круглые - диаметром от 3 до 180 мм
• Квадратные - со стороной от 5 до 60 мм
• Шестигранные - диаметром вписанной окружности от 5 до 60 мм

Прутки могут поставляться:

• По точности изготовления: нормальной и повышенной точности
• По длине: мерные, кратные мерным и немерные
• По состоянию материала: твердые, полутвердые, мягкие и прессованные

Листы и полосы

• Листы - толщиной от 0,5 до 25 мм, шириной от 100 до 1200 мм
• Полосы - толщиной от 0,2 до 10 мм, шириной от 10 до 600 мм

Проволока

• Диаметром от 0,10 до 10 мм
• В мотках, бухтах или на катушках
• Различной степени твердости

Трубы

• Круглого сечения с наружным диаметром от 3 до 160 мм
• С толщиной стенки от 0,1 до 10 мм

Чушки

• Для последующей переплавки и изготовления литых деталей

Все поставляемые полуфабрикаты проходят строгий контроль качества и сопровождаются необходимыми сертификатами соответствия.

Области применения латуни ЛЖС58-1-1

Благодаря своим уникальным свойствам, особенно превосходной обрабатываемости резанием, латунь ЛЖС58-1-1 широко применяется в различных отраслях промышленности:

Точное машиностроение и приборостроение

• Детали точных механизмов и приборов
• Компоненты часовых механизмов
• Элементы оптических и измерительных приборов
• Детали автоматических линий и роботов

Автомобилестроение

• Детали карбюраторов и топливных систем
• Компоненты трансмиссий
• Элементы тормозных систем
• Фитинги и штуцеры гидросистем

Судостроение и морская техника

• Компоненты судовой арматуры
• Детали навигационных приборов
• Элементы систем связи и радиотехнического оборудования

Электротехническая промышленность

• Токопроводящие детали
• Контактные элементы
• Компоненты электрических разъемов
• Детали переключателей и коммутаторов

Криогенная техника

• Компоненты оборудования, работающего при сверхнизких температурах
• Детали установок по сжижению газов

Общее машиностроение

• Запорная и регулирующая арматура
• Детали насосов и компрессоров
• Компоненты пневматических и гидравлических систем

Преимущества и недостатки латуни ЛЖС58-1-1

Преимущества:

• Исключительная обрабатываемость резанием, позволяющая изготавливать детали сложной конфигурации
• Снижение износа режущего инструмента при механической обработке
• Хорошая коррозионная стойкость в различных средах
• Сохранение пластичности при сверхнизких температурах
• Высокая теплопроводность
• Хорошие антифрикционные свойства
• Возможность получения деталей с высоким качеством поверхности

Недостатки:

• Относительно невысокие прочностные характеристики по сравнению с другими конструкционными материалами
• Ограниченная применимость при высоких температурах
• Сложность сварки из-за наличия свинца
• Экологические ограничения при использовании в некоторых отраслях из-за содержания свинца
• Ограниченная стойкость к некоторым агрессивным химическим средам

Аналоги латуни ЛЖС58-1-1

При проектировании изделий в некоторых случаях могут рассматриваться альтернативные материалы:

Марка	Страна	Особенности и отличия
ЛС59-1	Россия	Содержит свинец, но без железа, более распространена
CuZn39Pb1Fe1	Европа (EN)	Близкий по составу европейский аналог
C38500	США (ASTM)	Американский аналог, содержащий свинец
JIS H3250 C3604	Япония	Японский аналог свинцовой латуни

При замене латуни ЛЖС58-1-1 на аналоги необходимо учитывать различия в химическом составе и механических свойствах, которые могут повлиять на характеристики изделия.

Вопросы и ответы о латуни ЛЖС58-1-1

Можно ли использовать латунь ЛЖС58-1-1 для изготовления деталей, контактирующих с пищевыми продуктами?

Из-за наличия свинца в составе сплава, латунь ЛЖС58-1-1 не рекомендуется использовать для деталей, непосредственно контактирующих с пищевыми продуктами. Для подобных применений следует выбирать бессвинцовые латуни или нержавеющие стали. В соответствии с современными экологическими нормами, содержание свинца в материалах, контактирующих с пищей и питьевой водой, строго ограничено.

Как влияет содержание железа на свойства латуни ЛЖС58-1-1?

Железо в составе латуни ЛЖС58-1-1 выполняет несколько важных функций: повышает прочность и твердость сплава, улучшает литейные свойства, способствует измельчению зерна, что положительно влияет на механические характеристики. Кроме того, железо повышает стойкость латуни к коррозионному растрескиванию под напряжением, что особенно важно для деталей, работающих в условиях механических нагрузок и агрессивных сред.

Какова максимальная рабочая температура для деталей из латуни ЛЖС58-1-1?

Максимальная рабочая температура для деталей из латуни ЛЖС58-1-1 составляет примерно 250-300°C. При более высоких температурах начинается существенное снижение механических свойств материала. Для кратковременной работы допустимы температуры до 350°C, однако для длительной эксплуатации не рекомендуется превышать 250°C, чтобы избежать рекристаллизации и потери прочности.

Требуется ли термическая обработка изделий из латуни ЛЖС58-1-1?

Термическая обработка изделий из латуни ЛЖС58-1-1 может проводиться в зависимости от требуемых свойств. Наиболее распространенными видами термообработки являются:
1. Отжиг при температуре 550-650°C для снятия внутренних напряжений после холодной деформации и получения мягкого состояния.
2. Низкотемпературный отжиг (250-300°C) для частичного снятия напряжений с сохранением повышенной прочности.
Закалка для латуней этого типа обычно не применяется, так как не приводит к существенному изменению структуры и свойств.

Можно ли наносить гальванические покрытия на изделия из латуни ЛЖС58-1-1?

Да, на изделия из латуни ЛЖС58-1-1 можно наносить различные гальванические покрытия: никелирование, хромирование, серебрение, золочение и другие. Латунь является хорошей основой для большинства гальванических процессов. Однако из-за наличия свинца может потребоваться специальная подготовка поверхности перед нанесением покрытия для обеспечения его высокого качества и адгезии. Чаще всего применяют многослойные покрытия, например медь-никель-хром, для обеспечения максимальной защиты и декоративных свойств.

Заключение

Латунь ЛЖС58-1-1 представляет собой ценный технический материал, сочетающий хорошие механические свойства, высокую коррозионную стойкость и исключительную обрабатываемость резанием. Легирование сплава железом и свинцом придает ему уникальный комплекс характеристик, особенно важных для изготовления деталей сложной конфигурации в точном машиностроении и приборостроении.

Применение латуни ЛЖС58-1-1 позволяет значительно повысить производительность механической обработки, снизить износ инструмента и получать детали с высокой точностью размеров и качеством поверхности. Способность материала сохранять пластичность при экстремально низких температурах открывает дополнительные возможности его использования в криогенной технике и оборудовании для Крайнего Севера.

Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из латуни ЛЖС58-1-1, изготовленных в строгом соответствии с требованиями действующих стандартов. Наши специалисты готовы предоставить квалифицированную консультацию по выбору оптимальных материалов для ваших конкретных задач и обеспечить поставку продукции высочайшего качества.

Данная статья подготовлена на основе технической документации и многолетнего практического опыта специалистов компании "ОборонСпецСплав" в области применения цветных металлов и сплавов в различных отраслях промышленности.
