AISI 316L представляет собой низкоуглеродистую модификацию нержавеющей аустенитной стали AISI 316, где буква "L" (Low Carbon) указывает на пониженное содержание углерода (≤0,03%). Это критически важное изменение состава обеспечивает превосходную стойкость к межкристаллитной коррозии при сохранении уникальных свойств базовой марки, включая повышенную стойкость к питтинговой коррозии и хлоридсодержащим средам благодаря добавлению молибдена.

Химический состав и микроструктура

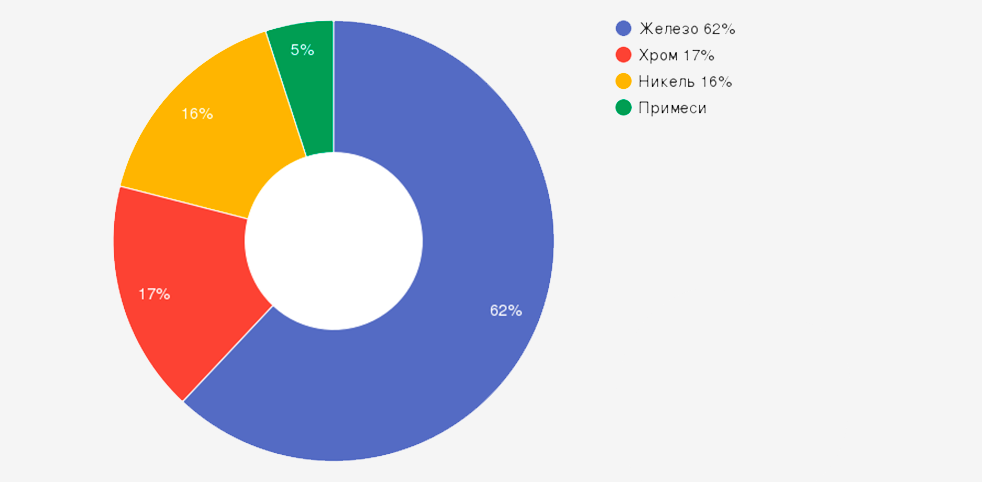

AISI 316L имеет практически идентичный состав с AISI 316, но с более жестким ограничением по углероду:

Элемент	Содержание, %	Влияние на свойства стали
Железо (Fe)	основа (~64)	Основа сплава, формирует металлическую матрицу
Хром (Cr)	15-17	Обеспечивает коррозионную стойкость, образует защитную оксидную пленку
Никель (Ni)	14-16	Стабилизирует аустенитную структуру, повышает пластичность
Молибден (Mo)	2,5-3,0	Улучшает стойкость к питтинговой коррозии и хлоридам
Марганец (Mn)	≤0,8	Улучшает горячую обрабатываемость, связывает серу
Кремний (Si)	≤0,6	Повышает жаростойкость, раскисляет сплав
Углерод (C)	≤0,03	Максимально снижен для предотвращения сенсибилизации
Фосфор (P)	≤0,02	Вредная примесь, строго ограничивается
Сера (S)	≤0,015	Вредная примесь, контролируется для сохранения свариваемости
Азот (N)	≤0,1	Может добавляться для компенсации низкого содержания углерода

Особенности аустенитной структуры

• Гранецентрированная кубическая решетка (ГЦК)
• Полностью аустенитная структура при комнатной температуре
• Отсутствие выделений карбидов хрома по границам зерен
• Стабильность структуры в широком диапазоне температур
• Размер зерна: ASTM 6-8 в стандартном состоянии

Преимущества низкого содержания углерода

• Исключительная стойкость к межкристаллитной коррозии
• Возможность сварки без риска сенсибилизации
• Отсутствие необходимости в послесварочной термообработке
• Сохранение свойств при высокотемпературной эксплуатации
• Оптимальное сочетание прочности и пластичности

Механические и физические свойства

AISI 316L демонстрирует выдающиеся эксплуатационные характеристики:

• Предел прочности: 485-560 МПа
• Предел текучести: 220-240 МПа
• Относительное удлинение: 40-45%
• Ударная вязкость: 160-200 Дж/см²
• Твердость: HB 170-200
• Модуль упругости: 193 ГПа
• Плотность: 7,98 г/см³
• Температура плавления: 1400°C
• Теплопроводность: 16,2 Вт/(м·К)
• Коэффициент теплового расширения: 16,0×10⁻⁶/°C

Особые характеристики

• Немагнитность в отожженном состоянии
• Повышенная плотность по сравнению с другими сталями 300-й серии
• Высокая пластичность при холодной деформации
• Сохранение свойств в криогенных условиях
• Превосходная свариваемость без ограничений

Коррозионная стойкость

Ключевые преимущества перед другими сталями

AISI 316L обладает исключительной коррозионной стойкостью благодаря комбинации трех факторов:

• Низкое содержание углерода (≤0,03%) для предотвращения межкристаллитной коррозии
• Высокое содержание хрома (15-17%) для формирования защитной пассивной пленки
• Добавление молибдена (2,5-3,0%) для стойкости к питтинговой коррозии

Стойкость в различных средах

• Морская вода: отличная стойкость
• Хлоридсодержащие растворы: хорошая стойкость
• Органические кислоты: превосходная стойкость
• Неорганические кислоты: умеренная стойкость
• Щелочные растворы: очень хорошая стойкость
• Пищевые среды: высокая биосовместимость

Особые виды коррозии

Вид коррозии	AISI 316L	AISI 316	AISI 304
Межкристаллитная	Отличная стойкость	Хорошая стойкость	Умеренная стойкость
Питтинговая	Очень хорошая	Очень хорошая	Умеренная
Щелевая	Хорошая	Хорошая	Низкая
Коррозионное растрескивание	Повышенная стойкость	Повышенная стойкость	Уязвима

Технологии обработки

Термическая обработка

• Отжиг: 1050-1100°C с быстрым охлаждением на воздухе или в воде
• Стабилизирующий отжиг: 850-900°C для снятия внутренних напряжений
• Закалка: неприменима для аустенитных сталей
• Пассивация: электрохимическая или в растворе азотной кислоты

Сварка

AISI 316L обладает превосходной свариваемостью без ограничений:

• Аргонодуговая сварка (TIG/GTAW): основной метод
• Сварка плавящимся электродом (MIG/GMAW)
• Электродуговая сварка покрытыми электродами
• Лазерная и электронно-лучевая сварка
• Контактная точечная сварка

Преимущества при сварке

• Отсутствие необходимости в предварительном подогреве
• Не требуется послесварочная термообработка
• Минимальный риск горячих трещин
• Сохранение коррозионной стойкости в зоне термического влияния
• Возможность сварки с другими видами сталей (с ограничениями)

Холодная и горячая обработка

• Вытяжка: отличная формуемость
• Изгиб: минимальный радиус 1-1,5t
• Растяжение: до 50% без промежуточного отжига
• Горячая ковка: 1000-1150°C
• Горячая прокатка: 950-1100°C

Формы поставки и изделия

Компания ОборонСпецСплав предлагает AISI 316L в различных формах:

Плоский прокат

• Листы холоднокатаные: 0,3-6 мм
• Листы горячекатаные: 3-150 мм
• Полосы и ленты: толщина 0,1-10 мм, ширина до 1500 мм
• Различные виды отделки поверхности: 2B, BA, #4, зеркальная, матовая

Круглый прокат

• Прутки горячекатаные: диаметр 10-300 мм
• Прутки холоднотянутые: диаметр 3-80 мм
• Калиброванные прутки: диаметр 3-50 мм
• Проволока: диаметр 0,3-10 мм

Трубный прокат

• Бесшовные трубы: диаметр 10-500 мм, толщина стенки 0,5-30 мм
• Сварные трубы: диаметр 8-1200 мм, толщина стенки 0,5-20 мм
• Профильные трубы: квадратные, прямоугольные, овальные
• Санитарные трубы для пищевой и фармацевтической промышленности

Специальные изделия

• Фитинги и арматура
• Фланцы и соединительные элементы
• Крепежные изделия: болты, гайки, шпильки
• Сетки и фильтрующие элементы

Промышленные применения

Благодаря своим свойствам, AISI 316L находит применение в самых требовательных отраслях:

Пищевая промышленность

• Емкости для хранения и переработки пищевых продуктов
• Оборудование для молочной промышленности
• Ферментационные установки
• Винодельческое оборудование
• Трубопроводы пищевых сред

Фармацевтическая промышленность

• Контейнеры для хранения фармацевтических препаратов
• Биореакторы и ферментеры
• Оборудование для производства стерильных растворов
• Системы водоподготовки
• Трубопроводы высокой чистоты

Химическая промышленность

• Резервуары для агрессивных сред
• Теплообменное оборудование
• Реакторы химических процессов
• Насосное оборудование
• Трубопроводы для кислот и щелочей

Морское и прибрежное применение

• Оборудование для обработки морской воды
• Элементы подводных сооружений
• Детали опреснительных установок
• Морские платформы и оборудование
• Судовое оборудование

Машиностроение

• Детали машин, работающих под высоким давлением
• Сварные строительные конструкции
• Элементы теплообменников
• Компоненты насосов и клапанов
• Детали бытовых приборов

Отечественные и зарубежные аналоги

Российские аналоги

• 03Х17Н14М3 - прямой аналог по ГОСТ 5632
• 03Х16Н15М3 - с близким составом
• 10Х17Н13М2Т - с повышенным содержанием углерода и добавлением титана

Зарубежные аналоги

• SUS 316L (JIS) - японский стандарт
• 1.4404 (EN) - европейское обозначение
• S31603 (UNS) - американская система обозначений
• 316L SS - общепринятое сокращение

Преимущества и ограничения применения

Ключевые преимущества

• Превосходная коррозионная стойкость в хлоридсодержащих средах
• Исключительная стойкость к межкристаллитной коррозии
• Свариваемость без ограничений
• Отсутствие необходимости в послесварочной термообработке
• Химическая инертность и безопасность для пищевых продуктов
• Повышенная стойкость к коррозионному растрескиванию

Ограничения применения

• Более высокая стоимость по сравнению с AISI 304
• Несколько сниженная прочность из-за низкого содержания углерода
• Ограниченная стойкость к концентрированным минеральным кислотам
• Необходимость пассивации после обработки

Часто задаваемые вопросы (FAQ)

Какое ключевое отличие AISI 316L от AISI 316?

Основное отличие — пониженное содержание углерода (≤0,03% в 316L против ≤0,08% в 316), что обеспечивает превосходную стойкость к межкристаллитной коррозии, особенно после сварки, без необходимости в послесварочной термообработке.

Почему AISI 316L предпочтительна для сварных конструкций?

Благодаря низкому содержанию углерода в AISI 316L не происходит выделения карбидов хрома по границам зерен при сварке (сенсибилизации), что сохраняет коррозионную стойкость в зоне термического влияния без необходимости в дополнительной термообработке.

Можно ли использовать AISI 316L для изделий, контактирующих с пищевыми продуктами?

Да, AISI 316L полностью соответствует требованиям FDA и других регулирующих органов для материалов, контактирующих с пищевыми продуктами, благодаря высокой химической инертности и отсутствию токсичных выделений.

Какие среды наиболее агрессивны для AISI 316L?

Несмотря на высокую коррозионную стойкость, AISI 316L имеет ограниченную стойкость к сильным окислителям, таким как концентрированная серная и азотная кислоты, особенно при повышенных температурах. Также проблематичны хлорсодержащие среды при температурах выше 60°C.

Влияет ли низкое содержание углерода на механические свойства?

Пониженное содержание углерода может незначительно снизить прочностные характеристики по сравнению с AISI 316, однако это компенсируется лучшей свариваемостью и коррозионной стойкостью. В большинстве применений эта разница не является критичной.

Заключение

AISI 316L представляет собой оптимальный выбор для критически важных применений, где требуется сочетание превосходной коррозионной стойкости, безупречной свариваемости и хороших механических свойств. Пониженное содержание углерода делает эту сталь идеальной для сварных конструкций, работающих в агрессивных средах, где обычные нержавеющие стали могут быть подвержены межкристаллитной коррозии.

Благодаря содержанию молибдена, который обеспечивает стойкость к питтинговой коррозии и хлоридсодержащим средам, AISI 316L остается стандартом качества для фармацевтической, пищевой и химической промышленности, а также для морских применений. Правильный выбор технологии обработки и соблюдение рекомендаций по эксплуатации гарантируют максимальную долговечность и надежность изделий из этой универсальной стали.

Данный материал подготовлен на основе международных стандартов ASTM, ISO, ГОСТ, технических спецификаций ведущих производителей, а также многолетнего опыта применения нержавеющих сталей специалистами компании "ОборонСпецСплав" в различных отраслях промышленности.
