AISI 321 представляет собой высоколегированную хромоникелевую аустенитную нержавеющую сталь, стабилизированную титаном. Этот материал стал эталоном для производства оборудования, эксплуатируемого при повышенных температурах, благодаря превосходной стойкости к межкристаллитной коррозии и сохранению механических свойств в широком температурном диапазоне. Добавление титана эффективно предотвращает выделение карбидов хрома при сварке и высокотемпературной эксплуатации, что делает сталь AISI 321 универсальным и надежным конструкционным материалом.

Химический состав и структурные особенности

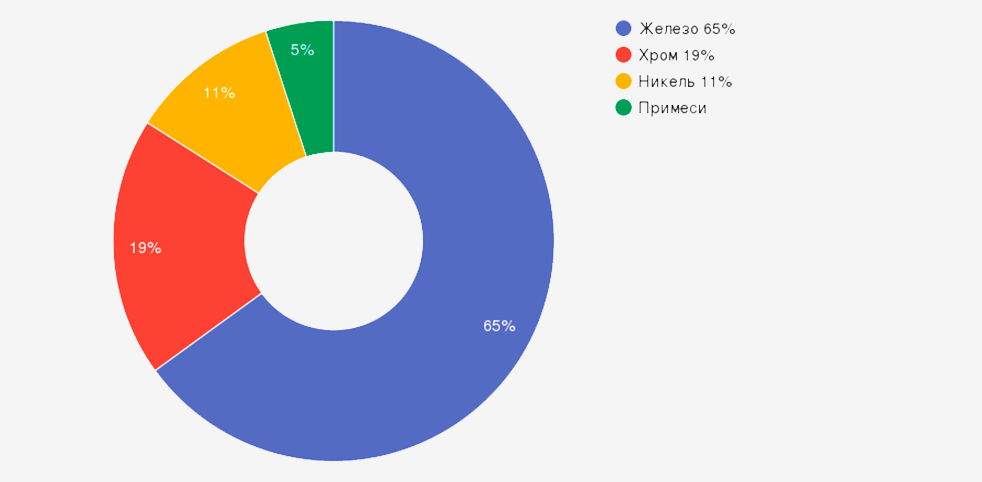

Сбалансированный химический состав AISI 321 обеспечивает оптимальное сочетание технологических и эксплуатационных свойств:

Элемент	Содержание, %	Роль в сплаве
Железо (Fe)	основа (~65)	Основа сплава, формирует металлическую матрицу
Хром (Cr)	17-19	Обеспечивает коррозионную стойкость, образует защитную пассивную пленку
Никель (Ni)	9-11	Стабилизирует аустенитную структуру, повышает пластичность
Титан (Ti)	≥0,5 (5×C мин)	Связывает углерод, предотвращая образование карбидов хрома
Марганец (Mn)	≤2,0	Повышает прочность, улучшает обрабатываемость
Кремний (Si)	≤0,8	Повышает жаростойкость, раскисляет сплав
Углерод (C)	≤0,08	Повышает прочность, образует карбиды титана
Медь (Cu)	≤0,3	Улучшает коррозионную стойкость в некоторых средах
Фосфор (P)	≤0,035	Вредная примесь, контролируется
Сера (S)	≤0,02	Вредная примесь, строго ограничивается

Структурные характеристики

• Аустенитная структура с гранецентрированной кубической решеткой
• Присутствие мелкодисперсных карбидов титана (TiC)
• Отсутствие карбидов хрома на границах зерен
• Размер зерна: ASTM 6-8 (в стандартном состоянии)
• Немагнитность в отожженном состоянии

Механизм стабилизации титаном

Титан играет ключевую роль в обеспечении коррозионной стойкости AISI 321:

• Связывание углерода в стабильные карбиды титана (TiC)
• Предотвращение образования карбидов хрома Cr₂₃C₆
• Сохранение содержания хрома в твердом растворе
• Предотвращение обеднения приграничных зон хромом
• Устранение склонности к межкристаллитной коррозии после сварки

Механические и физические свойства

AISI 321 демонстрирует отличные механические характеристики:

• Предел прочности: 520-620 МПа
• Предел текучести: 205-240 МПа
• Относительное удлинение: 40-45%
• Твердость: 179 HB (до 200 HB)
• Ударная вязкость: 220-250 Дж/см²
• Модуль упругости: 193 ГПа
• Плотность: 7,9 г/см³
• Температура плавления: 1420-1450°C
• Теплопроводность: 15,8 Вт/(м·К)
• Коэффициент теплового расширения: 16,6×10⁻⁶/°C

Жаропрочные свойства

• Рабочая температура: до 850°C непрерывно
• Сохранение коррозионной стойкости при нагреве до 800°C
• Устойчивость к высокотемпературной ползучести
• Стойкость к термическим ударам и термоциклированию
• Сохранение пластичности при криогенных температурах

Термическая обработка и технологии обработки

Режимы термообработки

• Температура закалки: 1020-1100°C
• Охлаждение: в воде или на воздухе
• Отжиг: 850-900°C с медленным охлаждением
• Пассивация: в растворе азотной кислоты или электрохимическая
• Травление: в растворах на основе азотной и плавиковой кислот

Свариваемость

AISI 321 обладает превосходной свариваемостью:

• Дуговая сварка в защитных газах (TIG/MIG)
• Электрошлаковая сварка
• Плазменная сварка
• Контактная точечная сварка
• Электронно-лучевая и лазерная сварка

Особенности сварки

• Отсутствие необходимости в предварительном подогреве
• Минимальный риск горячих трещин
• Не требуется послесварочная термообработка
• Сохранение коррозионной стойкости в зоне термического влияния
• Рекомендуемый присадочный материал: ER347

Обработка давлением

• Ковка: 900-1180°C
• Формовка: отличная формуемость в холодном состоянии
• Холодная деформация: до 45% без промежуточного отжига
• Гибка: минимальный радиус 1t
• Глубокая вытяжка: хорошая способность к формоизменению

Коррозионная стойкость

Стойкость к различным видам коррозии

• Межкристаллитная коррозия: отличная стойкость после сварки
• Общая коррозия: высокая стойкость в нейтральных средах
• Питтинговая коррозия: умеренная стойкость
• Щелевая коррозия: удовлетворительная стойкость
• Коррозионное растрескивание: стойкость ниже средней

Стойкость в различных средах

• Органические кислоты: отличная стойкость
• Неорганические кислоты: умеренная стойкость
• Щелочные растворы: очень хорошая стойкость
• Солевые растворы: хорошая стойкость
• Атмосферная коррозия: превосходная стойкость

Сравнение с другими нержавеющими сталями

Характеристика	AISI 321	AISI 304	AISI 316
Стойкость к МКК после сварки	Отличная	Низкая	Средняя
Высокотемпературная стойкость	До 850°C	До 650°C	До 750°C
Хлоридная коррозия	Умеренная	Умеренная	Высокая
Послесварочная обработка	Не требуется	Требуется	Рекомендуется

Формы поставки и изделия

Компания ОборонСпецСплав предлагает AISI 321 в различных формах:

Листовой прокат

• Холоднокатаные листы: 0,3-6 мм
• Горячекатаные листы: 3-150 мм
• Полосы: 0,5-30 мм толщиной, до 1500 мм шириной
• Рулоны: 0,3-3 мм толщиной

Сортовой прокат

• Круглые прутки: диаметр 5-250 мм
• Квадратные профили: 5×5 до 150×150 мм
• Шестигранники: размером 8-75 мм
• Проволока: диаметр 0,3-12 мм

Трубная продукция

• Бесшовные трубы: диаметр 10-350 мм
• Сварные трубы: диаметр 8-1200 мм
• Тонкостенные трубы: толщина стенки от 0,5 мм
• Профильные трубы: квадратные, прямоугольные

Фитинги и фланцы

• Фланцы: диаметр 15-1000 мм
• Отводы: всех стандартных размеров
• Тройники и переходники
• Заглушки и штуцеры

Промышленные применения

Благодаря своим свойствам, AISI 321 находит широкое применение в различных отраслях:

Химическая промышленность

• Реакторы и колонны
• Теплообменное оборудование
• Емкости для хранения агрессивных веществ
• Трубопроводы для транспортировки химикатов
• Дистилляционные установки

Нефтеперерабатывающая промышленность

• Теплообменное оборудование
• Трубопроводные системы
• Реакторы каталитического крекинга
• Резервуары для хранения
• Печи нагрева нефтепродуктов

Энергетика

• Котельное оборудование
• Детали турбин
• Компоненты теплообменников
• Трубопроводы горячего пара
• Детали газотурбинных установок

Пищевая промышленность

• Оборудование для производства пищевых продуктов
• Варочные котлы
• Емкости для хранения и ферментации
• Трубопроводы пищевых сред
• Стерилизационное оборудование

Криогенная техника

• Резервуары для хранения сжиженных газов
• Теплообменники криогенных установок
• Трубопроводы для сжиженных газов
• Детали криостатов

Отечественные и зарубежные аналоги

Российские аналоги

• 08Х18Н10Т - прямой аналог по ГОСТ 5632
• 12Х18Н10Т - с повышенным содержанием углерода
• 10Х17Н13М2Т - с добавлением молибдена

Зарубежные аналоги

• SUS 321 (JIS) - японский стандарт
• 1.4541 (EN) - европейское обозначение
• X6CrNiTi18-10 - по европейской классификации
• S32100 (UNS) - американская система обозначений

Преимущества и особенности применения

Ключевые преимущества

• Превосходная стойкость к межкристаллитной коррозии после сварки
• Высокая жаропрочность до 850°C
• Отличная свариваемость без послесварочной термообработки
• Хорошая обрабатываемость и формуемость
• Стойкость к термоциклированию
• Немагнитность в отожженном состоянии

Ограничения применения

• Умеренная стойкость к питтинговой коррозии
• Низкая стойкость к хлоридным средам при высоких температурах
• Подверженность намагничиванию при холодной деформации
• Необходимость пассивации для максимальной коррозионной стойкости

Часто задаваемые вопросы (FAQ)

В чем основное преимущество AISI 321 по сравнению с AISI 304?

Главное преимущество - стойкость к межкристаллитной коррозии после сварки и при эксплуатации в диапазоне температур 500-850°C благодаря стабилизации титаном. AISI 304 требует послесварочной термообработки для сохранения коррозионной стойкости.

Можно ли использовать AISI 321 в морской воде?

AISI 321 имеет ограниченную стойкость к морской воде и другим хлоридсодержащим средам. Для таких применений рекомендуется использовать стали с молибденом, например, AISI 316 или AISI 316Ti.

Требуется ли термообработка после сварки AISI 321?

В большинстве случаев нет. Титан эффективно связывает углерод, предотвращая образование карбидов хрома в зоне термического влияния. Однако для особо ответственных конструкций может быть рекомендован стабилизирующий отжиг.

Почему AISI 321 часто используется для высокотемпературных применений?

Благодаря стабилизации титаном, AISI 321 сохраняет структурную стабильность и коррозионную стойкость при нагреве до 850°C. Это делает сталь идеальной для деталей, подверженных тепловым нагрузкам, таких как выхлопные системы, теплообменники и реакторы.

В чем отличие AISI 321 от AISI 321H?

AISI 321H содержит больше углерода (0,04-0,10%) и имеет более жесткие требования к размеру зерна. Это обеспечивает повышенную жаропрочность при длительной эксплуатации при температурах выше 600°C, но снижает пластичность по сравнению с AISI 321.

Заключение

AISI 321 представляет собой оптимальный выбор для конструкций, работающих при повышенных температурах и требующих сварки без последующей термообработки. Благодаря стабилизации титаном, эта сталь сохраняет коррозионную стойкость в самых сложных условиях эксплуатации, обеспечивая долговечность и надежность оборудования.

Уникальное сочетание механических свойств, обрабатываемости и коррозионной стойкости делает AISI 321 незаменимым материалом для химической, нефтеперерабатывающей, пищевой промышленности и энергетики. Правильный выбор технологии обработки и соблюдение рекомендаций по эксплуатации позволяют максимально реализовать потенциал этой универсальной стали.

Данный обзор подготовлен на основе международных стандартов ASTM, ISO, ГОСТ, технических спецификаций производителей, а также многолетнего опыта применения титаностабилизированных нержавеющих сталей специалистами компании "ОборонСпецСплав" в различных отраслях промышленности.
