AISI 409 представляет собой низкоуглеродистую жаропрочную ферритную нержавеющую сталь с умеренным содержанием хрома, что обеспечивает оптимальное сочетание коррозионной стойкости и стоимости. Этот материал стал стандартом экономичных решений в автомобильной промышленности и других массовых применениях, где требуется повышенная стойкость к окислению при умеренных температурах. Благодаря простоте производства и доступности, AISI 409 помогает снизить затраты при сохранении необходимого уровня эксплуатационных свойств.

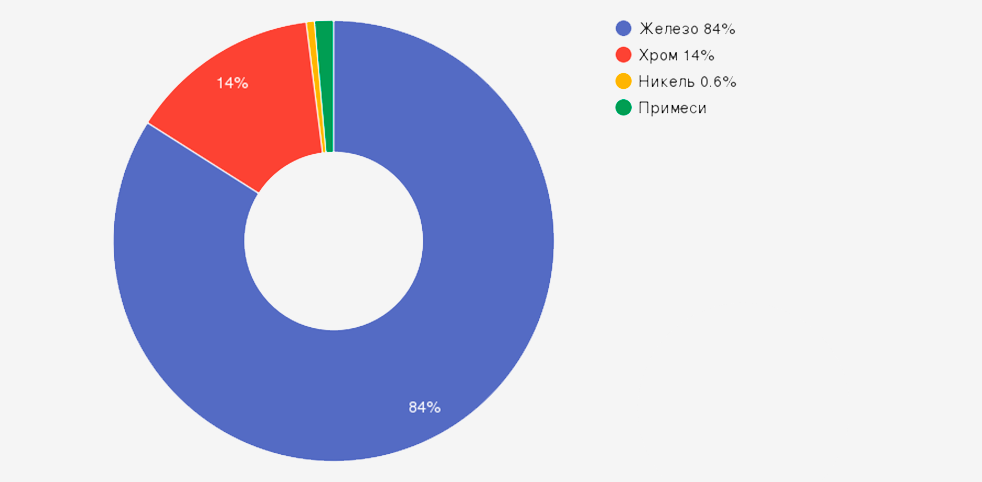

Химический состав и кристаллическая структура
AISI 409 отличается от других нержавеющих сталей сбалансированным составом с акцентом на экономичность:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Железо (Fe) | основа (~84) | Основа сплава, формирует металлическую матрицу |
| Хром (Cr) | 12-14 | Обеспечивает коррозионную стойкость, образует защитную пассивную пленку |
| Титан (Ti) | ≤0,7 | Стабилизатор углерода, предотвращает межкристаллитную коррозию |
| Никель (Ni) | ≤0,6 | Повышает пластичность и вязкость |
| Марганец (Mn) | ≤0,8 | Повышает прочность, улучшает обрабатываемость |
| Кремний (Si) | ≤0,8 | Улучшает жаростойкость, раскисляет сплав |
| Углерод (C) | ≤0,08 | Повышает прочность, но снижает коррозионную стойкость |
| Фосфор (P) | ≤0,03 | Вредная примесь, строго контролируется |
| Сера (S) | ≤0,025 | Вредная примесь, снижает коррозионную стойкость |
Особенности ферритной структуры
- Объемно-центрированная кубическая (ОЦК) решетка
- Ферромагнитные свойства при всех температурах до точки Кюри
- Отсутствие фазовых переходов при нагреве (до 850°C)
- Пониженная пластичность по сравнению с аустенитными сталями
- Склонность к росту зерна при нагреве выше 950°C
Отличия от других классов нержавеющих сталей
| Свойство | Ферритная (AISI 409) | Аустенитная (AISI 304) | Мартенситная (AISI 410) |
|---|---|---|---|
| Магнитные свойства | Магнитная | Немагнитная | Магнитная |
| Кристаллическая решетка | ОЦК | ГЦК | ОЦТ |
| Содержание никеля | Низкое (≤0,6%) | Высокое (8-12%) | Низкое (≤0,6%) |
| Упрочняемость при закалке | Не упрочняется | Не упрочняется | Упрочняется |
Механические и физические свойства
AISI 409 демонстрирует сбалансированный комплекс механических характеристик:
- Предел прочности: 430-480 МПа
- Предел текучести: 240-260 МПа
- Относительное удлинение: 20-25%
- Твердость: 149-159 HB
- Ударная вязкость: 50-70 Дж/см²
- Модуль упругости: 200 ГПа
- Плотность: 7,75 г/см³
- Температура плавления: 1480-1510°C
- Теплопроводность: 25-30 Вт/(м·К)
- Коэффициент теплового расширения: 11,5×10⁻⁶/°C
Магнитные свойства
- Ферромагнетик при комнатной температуре
- Относительная магнитная проницаемость: 600-800
- Коэрцитивная сила: 790-850 А/м
- Точка Кюри: около 740°C
- Остаточная магнитная индукция: 1,0-1,2 Тл
Высокотемпературные свойства
- Рабочая температура: до 750°C непрерывно
- Сохранение механических свойств до 550°C
- Жаростойкость (окалиностойкость) до 650°C
- Устойчивость к термоциклированию: умеренная
- Сохранение прочности при кратковременном нагреве: до 800°C
Коррозионная стойкость
Особенности коррозионной стойкости
AISI 409 обладает умеренной коррозионной стойкостью, обусловленной содержанием хрома:
- Атмосферная коррозия: хорошая стойкость
- Слабоагрессивные среды: удовлетворительная стойкость
- Органические кислоты: ограниченная стойкость
- Минеральные кислоты: низкая стойкость
- Щелочные растворы: умеренная стойкость
Сравнение с другими марками
| Среда | AISI 409 | AISI 430 | AISI 304 |
|---|---|---|---|
| Атмосфера сельской местности | Хорошая | Очень хорошая | Отличная |
| Городская атмосфера | Удовлетворительная | Хорошая | Отличная |
| Морская атмосфера | Ограниченная | Удовлетворительная | Хорошая |
| Выхлопные газы | Хорошая | Хорошая | Отличная |
Защитные покрытия
- Гальваническое покрытие: цинкование, хромирование
- Лакокрасочные покрытия: эпоксидные, полиуретановые
- Пассивация: в растворах на основе азотной кислоты
- Электрохимическое полирование
Технологии обработки
Термическая обработка
- Температура закалки: 960-1020°C
- Температура отпуска: 680-780°C
- Отжиг: 750-850°C
- Нормализация: 900-950°C
- Рекристаллизационный отжиг: 750-800°C
Свариваемость
AISI 409 относится к ограниченно свариваемым сталям:
- Дуговая сварка в защитных газах (TIG/MIG)
- Контактная точечная сварка
- Лазерная сварка
- Плазменная сварка
Особенности сварки
- Предварительный подогрев: 100-150°C (рекомендуется)
- Рекомендуемый присадочный материал: ER409 или ER430
- Склонность к росту зерна в зоне термического влияния
- Снижение пластичности сварного соединения
- Необходимость защиты от атмосферного воздействия
Обработка давлением
- Пластическая деформация: умеренная способность
- Горячая обработка: 900-1100°C
- Холодная штамповка: ограниченные возможности
- Гибка: минимальный радиус 2-3t
- Вытяжка: с ограничениями
Механическая обработка
- Резание: умеренная обрабатываемость
- Шлифование: требуется специальный инструмент
- Полирование: средняя полируемость
- Сверление: скорость резания на 20-30% ниже, чем для углеродистых сталей
Формы поставки и изделия
Компания ОборонСпецСплав предлагает AISI 409 в различных формах:
Листовой прокат
- Холоднокатаные листы: 0,5-6 мм
- Горячекатаные листы: 3-50 мм
- Рулоны: толщина 0,5-3 мм, ширина до 1500 мм
- Полосы: толщина 0,5-10 мм, ширина до 500 мм
Сортовой прокат
- Круглые прутки: диаметр 5-150 мм
- Квадратные профили: 5×5 до 100×100 мм
- Шестигранники: размером 8-75 мм
- Проволока: диаметр 0,5-10 мм
Трубная продукция
- Сварные трубы: диаметр 8-500 мм
- Профильные трубы: квадратные, прямоугольные
- Тонкостенные трубы: толщина стенки от 0,5 мм
Крепежные изделия
- Болты, гайки, шайбы
- Шпильки и штифты
- Заклепки и специальный крепеж
Промышленные применения
Благодаря экономичности и умеренной коррозионной стойкости, AISI 409 находит широкое применение:
Автомобильная промышленность
- Выхлопные системы и глушители
- Катализаторы и резонаторы
- Теплозащитные экраны
- Детали топливной системы
- Элементы крепления
Транспортное машиностроение
- Кузовные детали железнодорожных вагонов
- Элементы вентиляции и воздуховоды
- Детали оборудования морских судов
- Элементы сельскохозяйственной техники
Химическая промышленность
- Теплообменное оборудование для неагрессивных сред
- Резервуары для хранения
- Трубопроводы для слабоагрессивных сред
- Вентиляционные системы
Пищевая промышленность
- Упаковочные и фасовочные линии
- Конвейерные системы
- Оборудование для транспортировки продукции
- Несущие конструкции
Электротехническая промышленность
- Детали электродвигателей
- Магнитопроводы
- Элементы трансформаторов
- Электромагниты и якоря
- Корпуса электроприборов
Отечественные и зарубежные аналоги
Российские аналоги
- 08Х13 - прямой аналог по ГОСТ 5632
- 12Х13 - с повышенным содержанием углерода
- 08Х17Т - с повышенным содержанием хрома
Зарубежные аналоги
- SUS 409 (JIS) - японский стандарт
- 1.4512 (EN) - европейское обозначение
- X2CrTi12 - по европейской классификации
- S40900 (UNS) - американская система обозначений
Преимущества и ограничения применения
Ключевые преимущества
- Экономичность (низкое содержание никеля)
- Ферромагнитные свойства
- Хорошая жаростойкость до 650°C
- Стойкость к коррозии в слабоагрессивных средах
- Хорошая свариваемость для ферритной стали
- Низкий коэффициент теплового расширения
Ограничения применения
- Ограниченная пластичность (по сравнению с аустенитными сталями)
- Умеренная коррозионная стойкость в агрессивных средах
- Склонность к росту зерна при нагреве выше 950°C
- Хрупкость при низких температурах
- Необходимость предварительного подогрева при сварке
Часто задаваемые вопросы (FAQ)
- Почему AISI 409 часто выбирают для выхлопных систем автомобилей?
- AISI 409 обладает оптимальным сочетанием жаростойкости (до 650°C), стойкости к продуктам сгорания топлива и экономичности, что делает ее идеальным выбором для автомобильных выхлопных систем, где не требуется высокая коррозионная стойкость аустенитных сталей.
- Можно ли использовать AISI 409 для оборудования, контактирующего с пищевыми продуктами?
- AISI 409 может использоваться для вспомогательного оборудования пищевой промышленности (рамы, опоры, ограждения), но для прямого контакта с пищевыми продуктами рекомендуется использовать аустенитные стали серий 300 (AISI 304, AISI 316) с более высокой коррозионной стойкостью.
- В чем основное отличие AISI 409 от AISI 430?
- Основное отличие в содержании хрома: AISI 409 содержит 12-14% хрома, а AISI 430 — 16-18%. Благодаря этому AISI 430 обладает более высокой коррозионной стойкостью, но и более высокой стоимостью. AISI 409 также стабилизирована титаном.
- Какие особенности сварки AISI 409 следует учитывать?
- Для получения качественных сварных соединений рекомендуется предварительный подогрев до 100-150°C, использование присадочных материалов, соответствующих составу стали, и защита сварного шва от атмосферного воздействия. После сварки рекомендуется пассивация для восстановления коррозионной стойкости.
- Можно ли использовать AISI 409 в морской атмосфере?
- AISI 409 имеет ограниченную стойкость к морской атмосфере и не рекомендуется для длительной эксплуатации в прибрежных районах без дополнительной защиты (лакокрасочные покрытия, гальванические покрытия).
Заключение
AISI 409 представляет собой оптимальный выбор для применений, где требуется экономичный материал с умеренной коррозионной стойкостью и хорошей жаростойкостью. Этот сплав занимает промежуточное положение между обычными конструкционными сталями и высоколегированными нержавеющими сталями, обеспечивая хороший баланс стоимости и эксплуатационных свойств.
Благодаря ферромагнитным свойствам и низкому содержанию никеля, AISI 409 находит широкое применение в автомобильной промышленности, производстве электротехнического оборудования и других отраслях, где магнитные характеристики являются важным фактором выбора материала. Правильный выбор технологии обработки и защитных покрытий позволяет максимально реализовать потенциал этой универсальной стали.
Материал статьи подготовлен на основе международных стандартов ASTM, AISI, DIN, отечественных ГОСТов, технических спецификаций производителей, а также многолетнего опыта применения ферритных нержавеющих сталей специалистами компании "ОборонСпецСплав" в различных отраслях промышленности.
