Сталь марки AISI 430 относится к коррозионностойким ферритным сталям с повышенным содержанием хрома. Благодаря сбалансированному химическому составу, данный сплав обладает хорошей стойкостью к окислению, коррозии и растрескиванию, сохраняя при этом высокие технологические и эксплуатационные характеристики. Эта универсальная сталь широко востребована в промышленности, строительстве и производстве бытовой техники.
Химический состав стали AISI 430

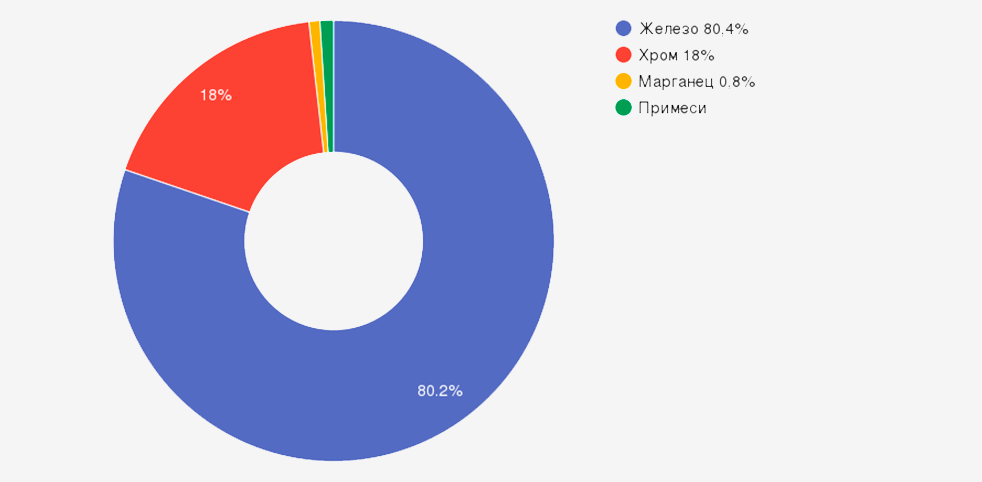

Ключевым легирующим элементом стали AISI 430 является хром, содержание которого составляет 16-18%. Именно хром обеспечивает коррозионную стойкость и жаропрочность этого сплава. Полный химический состав согласно международному стандарту представлен в таблице:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Хром (Cr) | 16,0-18,0 | Обеспечивает коррозионную стойкость, жаростойкость и окалиностойкость |
| Углерод (C) | ≤ 0,12 | Низкое содержание обеспечивает пластичность и предотвращает образование карбидов хрома |
| Марганец (Mn) | ≤ 0,8 | Повышает прочность и улучшает структуру стали |
| Кремний (Si) | ≤ 0,8 | Повышает жаростойкость и упругость |
| Фосфор (P) | ≤ 0,035 | Примесь, содержание которой строго ограничивается |
| Сера (S) | ≤ 0,025 | Примесь, минимизируется для сохранения пластичности |
| Железо (Fe) | Основа | Основной компонент сплава (около 80%) |
Такой сбалансированный химический состав обеспечивает оптимальное сочетание механических, технологических и коррозионных свойств стали AISI 430, определяя её широкий спектр применения.
Механические свойства стали AISI 430
Ферритная структура стали AISI 430 обеспечивает характерный набор механических свойств, отличающий её от других типов коррозионностойких сталей:
| Характеристика | Значение |
|---|---|
| Предел текучести (σ0,2) | 250-310 МПа |
| Временное сопротивление (σв) | 450-520 МПа |
| Относительное удлинение (δ) | 22-25% |
| Твёрдость по Бринеллю | 126-197 HB |
| Модуль упругости | 200 ГПа |
| Плотность | 7,75 г/см³ |
Основные преимущества механических свойств стали AISI 430:
- Хорошая пластичность и формуемость при комнатной температуре
- Стабильность свойств в широком диапазоне температур
- Магнитные свойства, в отличие от аустенитных нержавеющих сталей
- Низкая тепловая инерция, обеспечивающая быстрый прогрев и охлаждение
- Устойчивость к растрескиванию при термическом и механическом воздействии
- Умеренная прочность при сохранении хорошей обрабатываемости
Термообработка стали AISI 430
Для стали AISI 430 возможны различные виды термической обработки, влияющие на её структуру и свойства:
Отжиг
Проводится при температуре 740-780°C с последующим медленным охлаждением. Цель отжига — снятие внутренних напряжений, повышение пластичности и снижение твердости для улучшения обрабатываемости. Отжиг также способствует стабилизации ферритной структуры.
Нормализация
Осуществляется при нагреве до 850-900°C с последующим охлаждением на воздухе. Нормализация обеспечивает более однородную структуру и улучшенное сочетание прочности и пластичности.
Закалка
В отличие от мартенситных сталей, сталь AISI 430 имеет ограниченную способность к упрочнению путем закалки из-за низкого содержания углерода и ферритной структуры. При необходимости закалка может проводиться с нагревом до 950-1050°C и последующим охлаждением на воздухе или в масле.
Особенности сварки
Сталь AISI 430 обладает хорошей свариваемостью, однако требует соблюдения определенных условий:
- Предварительный подогрев до 150-200°C для снижения риска образования трещин
- Использование присадочного материала с аналогичным или повышенным содержанием хрома
- Минимизация тепловложения для предотвращения роста зерна
- Послесварочная термообработка (отжиг) для восстановления коррозионной стойкости и снятия напряжений
Физические свойства стали AISI 430
Сталь AISI 430 обладает следующими физическими характеристиками:
| Характеристика | Значение |
|---|---|
| Температура плавления | 1425-1510°C |
| Коэффициент теплового расширения | 10,4 × 10⁻⁶ K⁻¹ (20-100°C) |
| Теплопроводность | 26,1 Вт/м·K |
| Удельное электрическое сопротивление | 0,60 мкОм·м |
| Магнитные свойства | Ферромагнитный материал |
| Температура начала интенсивного окисления | 850-875°C |
Благодаря своим физическим свойствам, сталь AISI 430 особенно эффективна в применениях, где требуется сочетание теплопроводности, магнитных свойств и коррозионной стойкости.
Особенности использования стали AISI 430
При работе со сталью AISI 430 следует учитывать её специфические эксплуатационные характеристики:
Коррозионная стойкость
Сталь AISI 430 демонстрирует хорошую устойчивость к следующим видам коррозионного воздействия:
- Атмосферная коррозия в различных климатических условиях
- Окисление при повышенных температурах до 800°C
- Воздействие слабых органических кислот
- Коррозия в средах с низким содержанием хлоридов
Однако следует избегать применения в сильнокислых средах, морской воде и средах с высоким содержанием хлоридов без дополнительной защиты.
Технологичность обработки
Сталь AISI 430 обладает хорошей технологичностью, что делает её удобной для различных видов обработки:
- Отличная штампуемость и формуемость в холодном состоянии
- Хорошая обрабатываемость резанием
- Возможность глубокой вытяжки и гибки
- Полируемость до высокого класса чистоты поверхности
Ограничения при эксплуатации
При проектировании изделий из стали AISI 430 необходимо учитывать следующие особенности:
- Склонность к охрупчиванию при длительной выдержке в диапазоне температур 400-550°C (явление 475°C хрупкости)
- Возможное снижение коррозионной стойкости в зоне сварных соединений без послесварочной термообработки
- Меньшая устойчивость к питтинговой коррозии по сравнению с аустенитными сталями типа AISI 304/316
- Более низкая пластичность при отрицательных температурах по сравнению с аустенитными сталями
Формы поставки стали AISI 430
Компания "ОборонСпецСплав" предлагает сталь AISI 430 в различных формах поставки:
- Листовой прокат — толщина от 0,5 до 20 мм, размеры листов до 2000×6000 мм
- Рулонная сталь — толщина от 0,3 до 3 мм, ширина до 1500 мм
- Круглый прокат — диаметр от 5 до 220 мм
- Квадратный прокат — сторона от 6 до 150 мм
- Трубы — диаметром от 8 до 219 мм с различной толщиной стенки
- Полосы — толщина от 0,5 до 10 мм, ширина до 500 мм
- Проволока — диаметр от 0,3 до 8 мм
- Штампованные и кованые изделия — по чертежам заказчика
Поставка осуществляется в различных состояниях поверхности:
- Матовая (2B, 2D)
- Шлифованная (№4)
- Полированная (HL, Mirror)
- С декоративным тиснением (Linen, Leather и др.)
Весь металлопрокат сопровождается сертификатами качества и соответствует международным стандартам.
Области применения стали AISI 430
Благодаря сочетанию коррозионной стойкости, технологичности и умеренной стоимости, сталь AISI 430 широко применяется в различных отраслях:
Пищевая промышленность
- Оборудование для переработки пищевых продуктов
- Кухонная утварь и столовые приборы
- Емкости для хранения пищевых продуктов
- Линии розлива напитков
Автомобильная промышленность
- Патрубки и коллекторы выхлопных систем
- Декоративные элементы кузова и салона
- Крепежные элементы
- Тепловые экраны
Бытовая техника
- Корпусы стиральных и посудомоечных машин
- Панели холодильников и морозильных камер
- Элементы нагревательных приборов
- Детали микроволновых печей
Строительство и архитектура
- Фасадные панели и облицовка
- Декоративные элементы интерьера
- Перила, ограждения и поручни
- Кровельные материалы
Промышленное оборудование
- Детали печной арматуры
- Теплообменники для умеренно агрессивных сред
- Муфели и контейнеры
- Свариваемая аппаратура для химической промышленности
Энергетика
- Компоненты атомного энергомашиностроения
- Элементы солнечных коллекторов
- Детали теплообменного оборудования
- Корпусные элементы энергоустановок
Благодаря хорошей формуемости и полируемости, сталь AISI 430 также широко используется для изготовления различных предметов интерьера, мебельной фурнитуры и декоративных элементов.
Российские и зарубежные аналоги стали AISI 430
Для удобства выбора материала приводим сравнительную таблицу аналогов стали AISI 430 в различных системах стандартизации:
| Страна | Стандарт | Марка | Примечание |
|---|---|---|---|
| Россия | ГОСТ | 12Х17 | Наиболее близкий аналог |
| Германия | DIN | 1.4016 (X6Cr17) | Полный аналог |
| Япония | JIS | SUS 430 | Полный аналог |
| Европа | EN | X6Cr17 | Полный аналог |
| Китай | GB | 1Cr17 | Близкий аналог |
При замене стали AISI 430 на аналоги следует обращать внимание на незначительные различия в химическом составе, которые могут влиять на коррозионные и технологические свойства.
Вопросы и ответы о стали AISI 430
Чем отличается сталь AISI 430 от аустенитных сталей типа AISI 304?
Основные отличия: AISI 430 имеет ферритную структуру и обладает магнитными свойствами, в то время как AISI 304 — аустенитная немагнитная сталь; AISI 430 содержит больше хрома (16-18%), но не содержит никеля, в отличие от AISI 304 (18% Cr, 8% Ni); AISI 430 имеет лучшую теплопроводность и меньший коэффициент теплового расширения; AISI 304 обладает более высокой коррозионной стойкостью, особенно в хлоридсодержащих средах и морской воде; AISI 430 более экономична из-за отсутствия дорогостоящего никеля в составе.
Можно ли использовать AISI 430 для изделий, контактирующих с пищевыми продуктами?
Да, сталь AISI 430 одобрена для применения в пищевой промышленности и для изготовления кухонной утвари. Она безопасна для контакта с пищевыми продуктами при соблюдении технологии изготовления и обработки поверхности. Однако для пищевых продуктов с высоким содержанием кислот, солей или при длительном контакте с влажными продуктами могут быть предпочтительнее аустенитные нержавеющие стали типа AISI 304 или AISI 316 из-за их более высокой коррозионной стойкости.
Какова максимальная температура эксплуатации изделий из стали AISI 430?
Сталь AISI 430 сохраняет свои прочностные и коррозионные свойства до температуры около 800°C. При более высоких температурах начинается интенсивное окисление и снижение механических характеристик. Для длительной эксплуатации рекомендуемый температурный диапазон составляет от -50°C до +750°C. Важно отметить, что при длительной выдержке в диапазоне 400-550°C возможно охрупчивание материала (явление 475°C хрупкости), поэтому для таких условий рекомендуется выбирать специализированные жаропрочные сплавы.
Как повысить коррозионную стойкость изделий из стали AISI 430?
Для повышения коррозионной стойкости стали AISI 430 можно применять следующие методы: электрохимическая пассивация поверхности для формирования защитной оксидной пленки; полирование поверхности до высокого класса чистоты, что уменьшает количество микродефектов и мест потенциальной коррозии; нанесение защитных покрытий (гальванических, лакокрасочных, полимерных); после сварки обязательно проводить термическую обработку для восстановления коррозионной стойкости в зоне термического влияния; регулярная очистка поверхности от загрязнений и агрессивных веществ, особенно содержащих хлориды.
Какими преимуществами обладает AISI 430 при использовании в выхлопных системах?
При использовании в выхлопных системах автомобилей сталь AISI 430 обладает следующими преимуществами: хорошая стойкость к высокотемпературному окислению и воздействию выхлопных газов; низкий коэффициент теплового расширения, что уменьшает термические деформации и напряжения; хорошая теплопроводность, обеспечивающая эффективный отвод тепла; магнитные свойства, которые могут быть использованы в некоторых конструкционных решениях; экономическая эффективность по сравнению с аустенитными нержавеющими сталями при сохранении достаточной долговечности в условиях эксплуатации выхлопных систем.
Заключение
Сталь AISI 430 — оптимальный выбор для применений, требующих сочетания коррозионной стойкости, технологичности и доступной стоимости. Благодаря ферритной структуре и высокому содержанию хрома, этот материал обеспечивает надежность в широком диапазоне условий эксплуатации.
Компания "ОборонСпецСплав" предлагает полный ассортимент продукции из стали AISI 430 с гарантированным качеством и профессиональной технической поддержкой.
Информация подготовлена технологическим отделом компании "ОборонСпецСплав" на основе стандартов ASTM A240, ГОСТ 5632-72 и практического опыта применения ферритных нержавеющих сталей в различных отраслях промышленности.
