Nitronic 60 (UNS S21800) представляет собой высоколегированный аустенитный нержавеющий сплав, специально разработанный для обеспечения исключительной стойкости к истиранию, задиранию и фреттинг-коррозии в сочетании с высокой прочностью и коррозионной стойкостью. Благодаря уникальной комбинации легирующих элементов, этот сплав значительно превосходит традиционные нержавеющие стали по износостойкости и антизадирным свойствам, что делает его идеальным материалом для высоконагруженных узлов трения и деталей, работающих в тяжелых условиях эксплуатации.
Химический состав сплава Nitronic 60
Ключевой особенностью Nitronic 60 является его уникальный химический состав с высоким содержанием марганца и кремния, что обеспечивает исключительные трибологические характеристики материала:

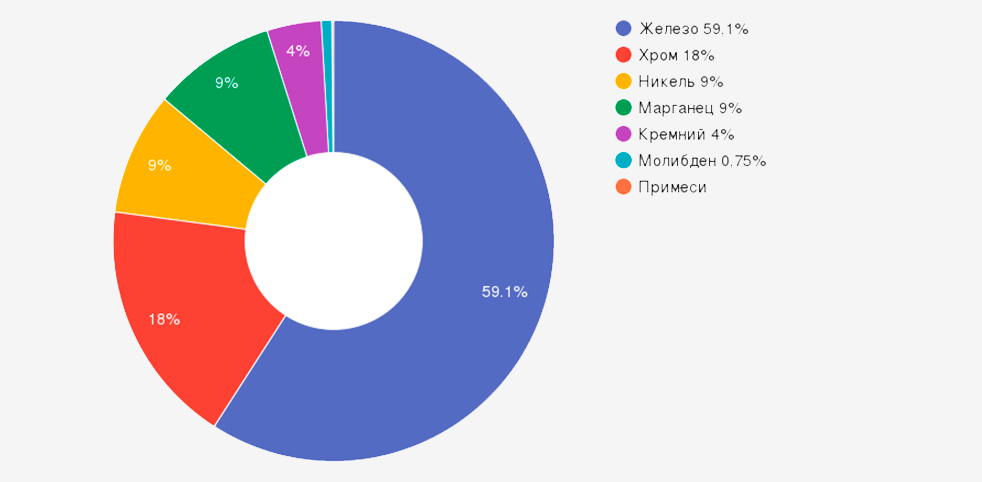

| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Хром (Cr) | 16,0-18,0 | Обеспечивает коррозионную стойкость, формирует пассивирующую оксидную пленку |
| Никель (Ni) | 8,0-9,0 | Стабилизирует аустенитную структуру, повышает коррозионную стойкость |
| Марганец (Mn) | 7,0-9,0 | Значительно повышает износостойкость и антизадирные свойства |
| Кремний (Si) | 3,5-4,5 | Улучшает стойкость к фреттинг-коррозии и окислению при высоких температурах |
| Азот (N) | 0,08-0,18 | Повышает прочность, коррозионную стойкость и стабилизирует аустенит |
| Молибден (Mo) | ≤ 0,75 | Улучшает стойкость к питтинговой коррозии и коррозии в щелях |
| Медь (Cu) | ≤ 0,75 | Повышает коррозионную стойкость в некоторых средах |
| Углерод (C) | ≤ 0,10 | Повышает прочность и износостойкость |
| Фосфор (P) | ≤ 0,04 | Примесь, содержание ограничивается |
| Сера (S) | ≤ 0,03 | Примесь, содержание минимизируется |
| Железо (Fe) | Основа | Основной компонент сплава |
Особое сочетание марганца (7-9%) и кремния (3,5-4,5%) в Nitronic 60 позволяет формировать на поверхности трения особые оксидные пленки, которые обладают высокой твердостью и низким коэффициентом трения, что существенно снижает износ и предотвращает задиры при контакте с другими металлами.
Механические свойства сплава Nitronic 60
Сплав Nitronic 60 демонстрирует выдающиеся механические характеристики, сочетая высокую прочность с хорошей пластичностью:
| Характеристика | В отожженном состоянии | После холодной деформации |
|---|---|---|
| Предел текучести (σ0,2) | 345 МПа | 690-1030 МПа |
| Временное сопротивление (σв) | 655 МПа | 860-1240 МПа |
| Относительное удлинение (δ) | 35% | 7-15% |
| Твёрдость по Роквеллу | B90-95 (~ 200-220 HB) | C25-40 (~ 250-380 HB) |
| Ударная вязкость KCV | ≥ 100 Дж/см² | 50-70 Дж/см² |
| Модуль упругости | 193 ГПа | |
Основные преимущества механических свойств сплава Nitronic 60:
- Высокая прочность по сравнению со стандартными аустенитными нержавеющими сталями
- Исключительная износостойкость и сопротивление задирам
- Сохранение механических свойств при повышенных температурах до 800°C
- Значительное упрочнение при холодной деформации
- Сохранение вязкости и ударной прочности даже в упрочненном состоянии
- Высокое сопротивление усталости и циклическим нагрузкам
Физические свойства сплава Nitronic 60
Сплав Nitronic 60 обладает следующими физическими характеристиками:
| Характеристика | Значение |
|---|---|
| Плотность | 7,6 г/см³ |
| Температура плавления | 1375°C |
| Коэффициент теплового расширения | 16,9 × 10⁻⁶ K⁻¹ (20-100°C) |
| Теплопроводность при 20°C | 16,3 Вт/м·K |
| Удельное электрическое сопротивление | 0,82 мкОм·м |
| Магнитная проницаемость | 1,02 (слабомагнитный) |
| Температура эксплуатации | от -200°C до +800°C |
Благодаря своим физическим свойствам, сплав Nitronic 60 может эффективно применяться в широком диапазоне температур и условий эксплуатации.
Трибологические свойства сплава Nitronic 60
Особую ценность сплаву Nitronic 60 придают его уникальные трибологические характеристики, которые значительно превосходят показатели стандартных нержавеющих сталей:
Сопротивление фреттинг-коррозии
Благодаря высокому содержанию марганца и кремния, Nitronic 60 демонстрирует исключительную устойчивость к фреттинг-коррозии — виду разрушения, возникающему при циклических микроперемещениях контактирующих поверхностей. Сплав формирует защитную оксидную пленку, которая предотвращает схватывание поверхностей и минимизирует износ. Тесты показывают, что потеря массы при фреттинг-коррозии у Nitronic 60 в 5-10 раз ниже, чем у традиционных нержавеющих сталей типа 304 или 316.
Сопротивление схватыванию (galling resistance)
Одно из наиболее ценных свойств Nitronic 60 — высокое сопротивление схватыванию (задирам) при трении металл по металлу. Это свойство особенно важно для деталей, работающих в условиях трения без смазки или при недостаточной смазке. При испытаниях на схватывание сплав показывает порог задиров в 2-3 раза выше, чем у стандартных нержавеющих сталей.
Износостойкость
Nitronic 60 демонстрирует высокую стойкость к абразивному, адгезионному и эрозионному износу. При работе в паре с другими металлами сплав показывает минимальный коэффициент трения и низкую скорость изнашивания, что делает его идеальным материалом для подшипников скольжения, направляющих и других узлов трения.
Коэффициент трения
В паре "Nitronic 60 - Nitronic 60" коэффициент трения составляет 0,23-0,28, что значительно ниже, чем у пар из стандартных нержавеющих сталей (0,45-0,55). При работе с другими материалами коэффициент трения также остается низким, что снижает энергопотери и нагрев узлов трения.
Благодаря этим свойствам, сплав Nitronic 60 превосходно работает в условиях сухого трения, граничной смазки и при высоких удельных нагрузках, где традиционные материалы быстро выходят из строя из-за задиров и износа.
Коррозионная стойкость сплава Nitronic 60
Помимо выдающихся трибологических характеристик, сплав Nitronic 60 обладает отличной коррозионной стойкостью в различных средах:
Общая коррозионная стойкость
По общей коррозионной стойкости Nitronic 60 сопоставим с аустенитными нержавеющими сталями типа 304 и 316, демонстрируя высокую устойчивость к атмосферной коррозии, пресной и морской воде, а также к различным промышленным средам.
Стойкость к питтинговой коррозии
Благодаря наличию молибдена в составе, сплав обладает улучшенной стойкостью к питтинговой коррозии в хлоридсодержащих средах по сравнению со сталью 304, хотя и уступает в этом высокомолибденовым сплавам типа 316 или 317.
Стойкость к межкристаллитной коррозии
Сплав Nitronic 60 демонстрирует хорошую устойчивость к межкристаллитной коррозии после сварки или термической обработки благодаря контролируемому содержанию углерода и наличию стабилизирующих элементов.
Кавитационная стойкость
Важным преимуществом сплава является высокая стойкость к кавитационному разрушению, что делает его идеальным материалом для гидравлических компонентов, работающих в условиях высоких скоростей потока и перепадов давления.
Стойкость к коррозии под напряжением
Nitronic 60 показывает повышенную стойкость к коррозионному растрескиванию под напряжением по сравнению со стандартными аустенитными нержавеющими сталями, особенно в хлоридсодержащих средах.
Такая комбинация коррозионных свойств делает сплав Nitronic 60 универсальным материалом для применения в различных агрессивных средах, особенно когда требуется сочетание коррозионной стойкости с износостойкостью.
Термическая обработка и сварка сплава Nitronic 60
Сплав Nitronic 60 поддается различным видам термической обработки и обладает хорошей свариваемостью.
Термическая обработка
Отжиг
Отжиг проводится при температуре 1040-1120°C с последующим быстрым охлаждением в воде или на воздухе. Эта операция обеспечивает формирование однородной аустенитной структуры, снятие напряжений после холодной деформации и восстановление пластичности.
Холодная деформация
Одним из основных методов упрочнения Nitronic 60 является холодная деформация (прокатка, волочение, штамповка). Сплав способен значительно упрочняться при холодной обработке, достигая предела прочности до 1240 МПа при сохранении достаточной пластичности.
Закалка
Закалка проводится с нагревом до 1040-1120°C с последующим быстрым охлаждением в воде. Этот вид термообработки применяется для растворения карбидов и получения однородной структуры.
Особенности сварки
Nitronic 60 обладает хорошей свариваемостью при соблюдении определенных рекомендаций:
- Применимы все распространенные методы сварки: дуговая сварка неплавящимся электродом (TIG/GTAW), дуговая сварка плавящимся электродом (MIG/GMAW), сварка покрытыми электродами (SMAW), плазменная сварка
- Рекомендуется использовать присадочные материалы аналогичного состава или специально разработанные для Nitronic 60
- Перед сваркой необходима тщательная очистка поверхности от загрязнений и оксидных пленок
- Минимизация тепловложения для предотвращения образования чрезмерного количества карбидов
- Для ответственных конструкций рекомендуется послесварочный отжиг при 1040-1120°C для восстановления оптимальной структуры и свойств
Благодаря хорошей свариваемости, сплав Nitronic 60 может использоваться для изготовления сложных сварных конструкций, работающих в условиях трения и коррозионных воздействий.
Обрабатываемость и технологичность сплава Nitronic 60
Сплав Nitronic 60 поддается различным видам механической обработки, хотя требует соблюдения определенных технологических рекомендаций:
Механическая обработка резанием
Сплав обладает средней обрабатываемостью резанием:
- Для обработки рекомендуется использовать инструменты из быстрорежущей стали с кобальтом или твердые сплавы
- Скорости резания должны быть на 30-40% ниже, чем для углеродистых сталей
- Необходимо применять жесткую технологическую оснастку и подачу СОЖ
- Для снижения наклепа рекомендуется работа с большими подачами и глубиной резания
- При сверлении необходимо обеспечить эффективное удаление стружки и охлаждение
Холодная деформация
Сплав хорошо поддается холодной деформации, но требует больших усилий из-за высокого коэффициента деформационного упрочнения:
- Штамповка и вытяжка требуют применения оборудования повышенной мощности
- Для сложных операций формообразования может потребоваться промежуточный отжиг
- Пружинение при гибке значительно выше, чем у углеродистых сталей
- При значительных степенях деформации необходима последующая термообработка для снятия напряжений
Горячая деформация
Горячую деформацию рекомендуется проводить при температуре 930-1150°C. После горячей деформации необходим отжиг для восстановления коррозионной стойкости и оптимизации структуры.
Финишная обработка
Сплав хорошо полируется до высокого класса чистоты поверхности, что особенно важно для деталей, работающих в условиях трения.
Несмотря на некоторые технологические особенности, сплав Nitronic 60 позволяет изготавливать детали сложной конфигурации с высокой точностью размеров и качеством поверхности.
Формы поставки сплава Nitronic 60
Компания "ОборонСпецСплав" предлагает сплав Nitronic 60 в различных формах поставки:
- Сортовой прокат — круги, квадраты, шестигранники диаметром/размером от 5 до 200 мм
- Листовой прокат — толщина от 0,5 до 50 мм, размеры листов до 2000×6000 мм
- Полосы — толщина от 0,5 до 10 мм, ширина до 600 мм
- Проволока — диаметр от 0,5 до 10 мм
- Трубы — диаметр от 10 до 219 мм с различной толщиной стенки
- Поковки и штамповки — по чертежам заказчика
- Готовые детали — подшипники скольжения, втулки, направляющие, кольца, крепежные изделия
- Сварочные материалы — проволока и электроды для сварки Nitronic 60
Поставка осуществляется в следующих состояниях:
- После горячей прокатки
- После холодной прокатки или деформации
- После отжига
- С различной отделкой поверхности (шлифованная, полированная, травленая)
Весь металлопрокат сопровождается сертификатами качества и соответствует международным стандартам.
Области применения сплава Nitronic 60
Благодаря уникальному сочетанию износостойкости, коррозионной стойкости и механических свойств, сплав Nitronic 60 находит широкое применение в различных отраслях промышленности:
Нефтегазовая промышленность
- Детали клапанов и задвижек
- Компоненты штоков и седел
- Подшипники скольжения насосов
- Направляющие втулки и кольца
- Детали уплотнений
Химическая промышленность
- Валы и кольца насосов
- Компоненты мешалок и миксеров
- Детали запорной арматуры
- Элементы крепежа для агрессивных сред
Пищевая промышленность
- Детали оборудования для переработки пищевых продуктов
- Валы и подшипники конвейерных систем
- Компоненты измельчителей и гомогенизаторов
- Узлы оборудования для консервирования
Целлюлозно-бумажная промышленность
- Скребки и ножи
- Направляющие и подшипники
- Компоненты размалывающего оборудования
- Детали насосов для перекачки пульпы
Ядерная энергетика
- Компоненты регулирующих и запорных клапанов
- Направляющие элементы
- Крепежные изделия для ответственных узлов
- Детали манипуляторов
Общее машиностроение
- Подшипники скольжения для высоких нагрузок
- Направляющие и рельсы
- Кулачки и толкатели
- Зубчатые колеса и рейки
- Шпиндели и валы
- Компоненты пружинных компенсаторов
Особенно эффективно применение Nitronic 60 в узлах трения, где традиционные материалы быстро выходят из строя из-за схватывания, фреттинг-коррозии и абразивного износа. Способность сплава работать без смазки или с минимальной смазкой делает его идеальным для экстремальных условий эксплуатации.
Российские и зарубежные аналоги сплава Nitronic 60
Для удобства выбора материала при проектировании и в целях возможного импортозамещения, ниже приведены российские и зарубежные аналоги сплава Nitronic 60:
| Страна | Стандарт | Марка | Примечание |
|---|---|---|---|
| США | UNS | S21800 | Стандартное обозначение Nitronic 60 |
| Россия | ГОСТ | 08Х18Н7Г9АМ3 | Близкий аналог по химическому составу и свойствам |
| Россия | ТУ | 40ХГНМ | Функциональный аналог для некоторых применений |
| Германия | DIN | 1.3813 (X45CrNiMnSi27-6-5-2) | Близкий аналог с похожими свойствами |
| Европа | EN | X50CrMnNiNbN21-9-6-2 | Функциональный аналог |
| Япония | JIS | SCS24 | Близкий аналог для литых компонентов |
Также стоит отметить сплавы со схожими функциональными характеристиками, которые в определенных условиях могут заменять Nitronic 60:
- Stellite 6 — кобальтовый сплав с превосходной износостойкостью, но более дорогой
- Inconel 718 — никелевый сплав для высокотемпературных применений с хорошей износостойкостью
- Hastelloy C-276 — для сред с повышенной коррозионной агрессивностью
- Nitronic 50 (UNS S20910) — аналогичный сплав с несколько иным балансом свойств
- А286 — жаропрочный сплав с хорошими антизадирными свойствами
При выборе аналога сплава Nitronic 60 необходимо учитывать не только химический состав, но и специфические требования к износостойкости, коррозионной стойкости и механическим свойствам для конкретного применения. В ответственных узлах рекомендуется проводить сравнительные испытания различных материалов перед окончательным выбором.
Вопросы и ответы о сплаве Nitronic 60
Почему Nitronic 60 превосходит стандартные нержавеющие стали по износостойкости?
Превосходная износостойкость Nitronic 60 обусловлена несколькими факторами: высокое содержание кремния (3,5-4,5%) и марганца (7-9%) способствует формированию особых оксидных пленок на поверхности трения с высокой твердостью и низким коэффициентом трения; наличие азота (0,08-0,18%) повышает твердость и сопротивление задирам; особая аустенитная структура с высоким коэффициентом деформационного упрочнения позволяет поверхности под нагрузкой быстро упрочняться, оставаясь в то же время вязкой и не склонной к растрескиванию. В результате, при трении Nitronic 60 по другим металлам сопротивление задирам в 4-5 раз выше, чем у стали AISI 304 или 316.
Можно ли использовать Nitronic 60 для пар трения в морской воде?
Да, Nitronic 60 является отличным выбором для пар трения, работающих в морской воде. Сплав сочетает высокую коррозионную стойкость в хлоридсодержащих средах с превосходными антизадирными свойствами и износостойкостью. Он устойчив к питтинговой коррозии и коррозионному растрескиванию под напряжением в морской воде и демонстрирует отличную стойкость к кавитационной эрозии. Такие свойства делают Nitronic 60 идеальным материалом для подшипников скольжения насосов морской воды, валов, штоков клапанов и других компонентов, работающих в условиях трения в морской среде. Для максимальной эффективности рекомендуется работа в паре с материалами, имеющими твердость, отличающуюся не менее чем на 50 HB.
Как влияет холодная деформация на свойства Nitronic 60?
Холодная деформация оказывает значительное влияние на свойства Nitronic 60. При деформации сплав существенно упрочняется: предел текучести может увеличиться с 345 МПа до 690-1030 МПа, а предел прочности — с 655 МПа до 860-1240 МПа в зависимости от степени деформации. Одновременно снижается пластичность, но остается на достаточном уровне даже при значительном упрочнении. Коррозионная стойкость при умеренной деформации (до 20-30%) практически не ухудшается. Холодная деформация также повышает износостойкость материала, особенно стойкость к абразивному износу. Максимальные свойства достигаются при холодной деформации с последующим старением при 425-475°C, что позволяет получить оптимальное сочетание прочности, вязкости и износостойкости.
При каких максимальных температурах может работать Nitronic 60?
Сплав Nitronic 60 сохраняет свои механические и антизадирные свойства до температуры примерно 800°C. При этом оптимальный диапазон длительной эксплуатации составляет от -200°C до +650°C. При температурах выше 650°C начинается постепенное снижение прочностных характеристик и возможно выделение карбидов и интерметаллидов, что может привести к некоторому охрупчиванию материала при длительной эксплуатации. Для работы при температурах выше 800°C рекомендуется использовать специальные жаропрочные сплавы. Важно отметить, что Nitronic 60 сохраняет высокую вязкость и при криогенных температурах, что делает его универсальным материалом для широкого диапазона рабочих условий.
Какие конструкционные материалы лучше всего работают в паре трения с Nitronic 60?
Для обеспечения максимальной износостойкости и минимального трения рекомендуются следующие пары материалов с Nitronic 60: Nitronic 60 с хромовым покрытием — один из лучших вариантов с минимальным коэффициентом трения и высоким сопротивлением задирам; закаленные инструментальные стали (твердость 50-60 HRC) — обеспечивают хорошие антифрикционные свойства при высоких нагрузках; керамические материалы (Al₂O₃, ZrO₂) — отличный выбор для агрессивных сред и высоких температур; полимерные композиты на основе PEEK или PTFE — для условий, где требуется минимальное трение без смазки. В целом, для пар трения предпочтительно, чтобы твердость контактирующих материалов различалась не менее чем на 50 единиц по шкале HB для снижения риска схватывания.
Заключение
Сплав Nitronic 60 (UNS S21800) представляет собой уникальный материал, сочетающий исключительную износостойкость и антизадирные свойства с высокой коррозионной стойкостью и отличными механическими характеристиками. Благодаря специально подобранному химическому составу с высоким содержанием марганца и кремния, этот сплав значительно превосходит традиционные нержавеющие стали по стойкости к фреттинг-коррозии, схватыванию и абразивному износу.
Эти свойства делают Nitronic 60 незаменимым материалом для изготовления деталей, работающих в условиях трения без смазки или при недостаточной смазке, при высоких нагрузках, в агрессивных средах и при повышенных температурах. Сплав успешно применяется в нефтегазовой, химической, пищевой, целлюлозно-бумажной промышленности и ядерной энергетике для производства подшипников скольжения, направляющих, деталей клапанов, насосов, крепежных элементов и множества других компонентов.
Компания "ОборонСпецСплав" предлагает широкий ассортимент изделий из сплава Nitronic 60 и его аналогов, включая сортовой и листовой прокат, поковки, а также готовые детали по чертежам заказчика. Наши специалисты обеспечивают техническую поддержку при выборе оптимального материала для конкретных условий эксплуатации и помогают разработать технологии их обработки и применения.
Данная статья подготовлена на основе технических спецификаций производителей сплавов, стандартов ASTM A276, ASTM A479, научных публикаций по трибологическим испытаниям и практического опыта применения сплава Nitronic 60 в различных отраслях промышленности. Использованы результаты испытаний, проведенных в лаборатории трибологических материалов компании "ОборонСпецСплав".
